RHEINZINK колпачки с защелкивающимися роликами

Надежная система рулонных колпачков из титана и цинка.

Обзор программ Click Roll Cap

Преимущества титаново-цинковой кровли RHEINZINK Click Roll Cap

Эффектная сегментированная кровельная система для наклона крыши от 3°. Сокращение использования инструментов и машин благодаря идеальному подбору компонентов системы. Экономия времени на монтаже на поверхности с использованием панелей длиной до 25 м. Широкий ассортимент полуфабрикатов и системных аксессуаров.

Рулонные колпачки Click от RHEINZINK: проверено и проверено

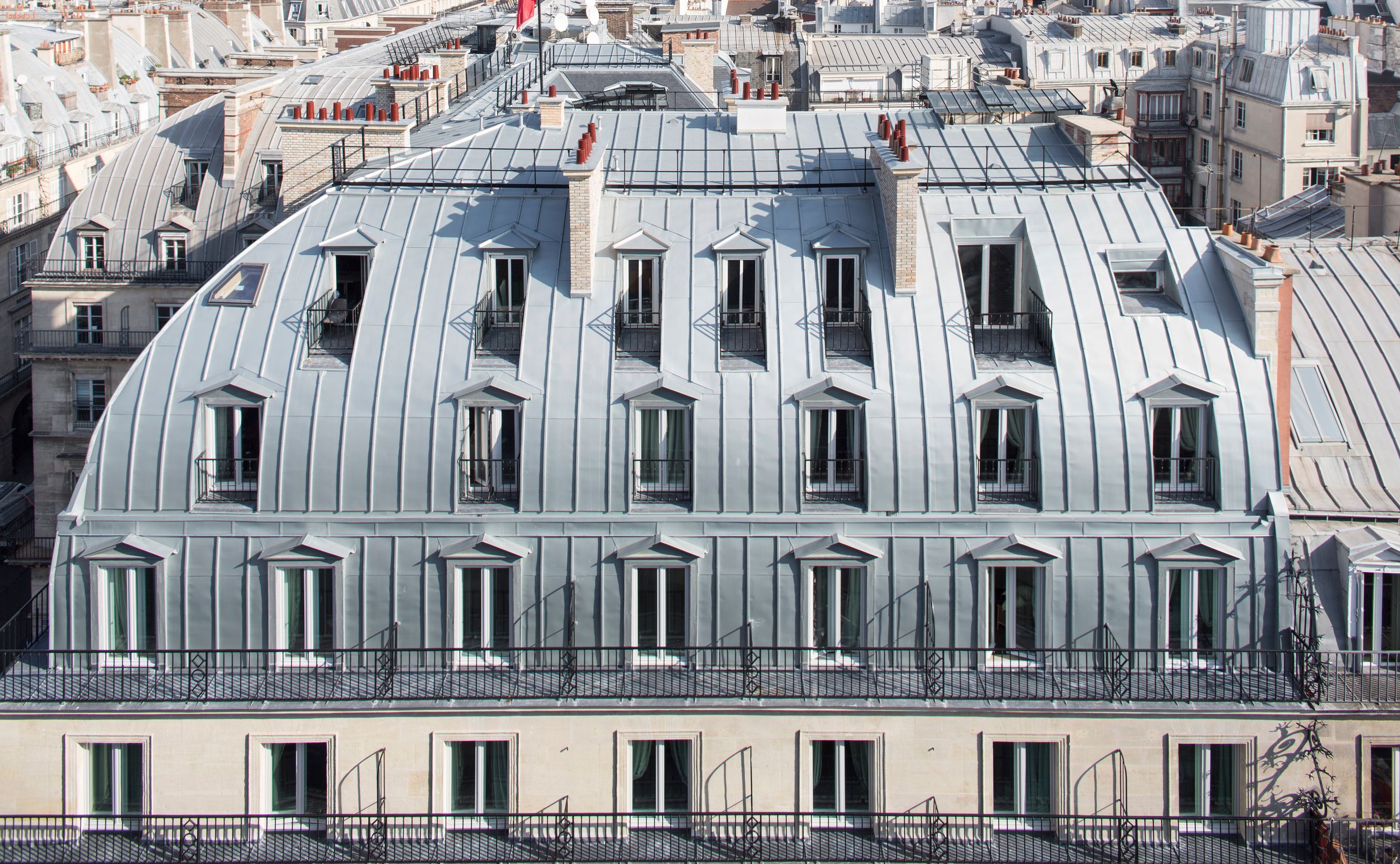

Hotel Régina Paris Fotograf: Thibault Savary Architekt: DIRIM Architecture

Как и сам RHEINZINK, многие наши продукты и системные решения имеют многолетний успех. Например, наш кровельные системы Ассортимент включает в себя множество системных решений общего происхождения, которые со временем получили дальнейшее развитие. Рулонная кровля – это один из видов кровельной системы, имеющий богатую традицию.

Компания RHEINZINK разработала кровлю с замковым рулоном на основе старой системы рулонной кровли. Использование кровли с защелкивающимся рулоном сегодня еще более популярно и может использоваться практически в любом помещении. Рулонные колпаки Click можно использовать, начиная с угла наклона крыши 3°. Использование рулонных заглушек особенно выгодно там, где архитекторы и проектировщики должны работать особенно экономично, но при этом хотят предложить высококачественные и долговечные решения.

RHEINZINK программы для крышек с защелкивающимися роликами

Особенности кровельного покрытия RHEINZINK Click Roll

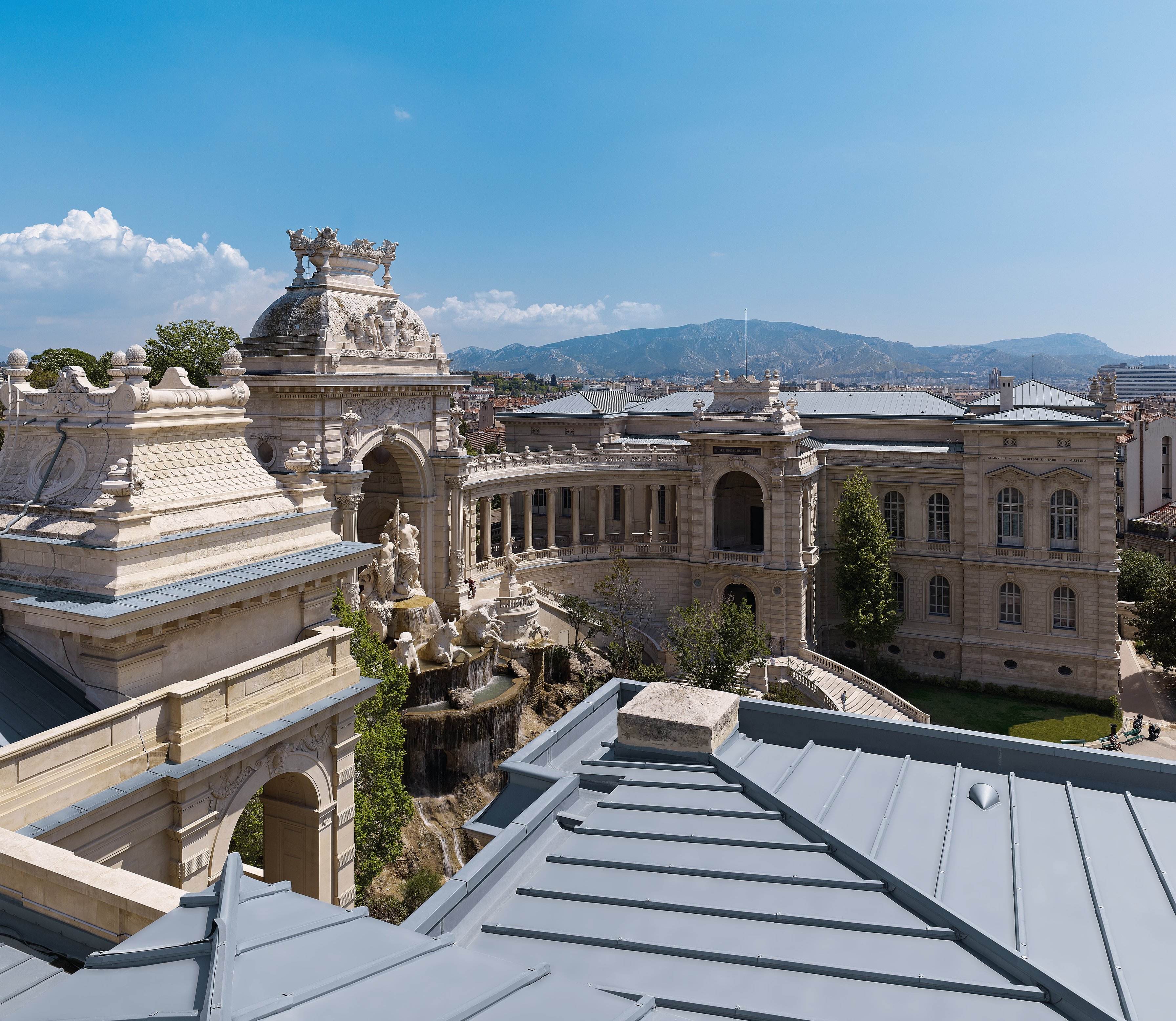

Palais Longchamp Architekt: Francouis Botton, Architecte du Patrimoine, ACMH, Lyon

Творческий подход и инновации не всегда желательны при планировании и проектировании поверхностей крыши. Зачастую строителям и клиентам просто нужны функциональные, но качественные решения. Желательна функциональность без ухудшения качества продукта, особенно в общественных местах. Этим ожиданиям можно полностью соответствовать, используя наши системы защелкивающихся крышек. Для них характерны следующие особенности:

Установка экономична, систему можно использовать на невентилируемых кровельных конструкциях.
После установки кровельные системы с рулонными крышками Click устойчивы к дождю и надежно и долговечно заменяют старые строительные элементы, изготовленные из дерева или других материалов.
Проектировщики и архитекторы получают выгоду от чрезвычайно простого расчета, поскольку многие детали могут быть изготовлены заранее.
Панели длиной более 6 м могут быть изготовлены на месте с использованием мобильного прокатного станка, который можно арендовать в компании RHEINZINK.
Панели могут иметь длину до 25 м и быстро устанавливаться на поверхности.

При строительстве или замене особенно больших площадей кровли стоимость установки является существенным фактором затрат. Сборка экономит огромное количество времени благодаря подходящим колпачкам с защелкивающимися роликами. Таким образом, затраты можно еще больше сократить, их легко планировать и соответствовать часто строгим требованиям ваших клиентов.

Нажмите «Планирование и применение рулонных крышек»

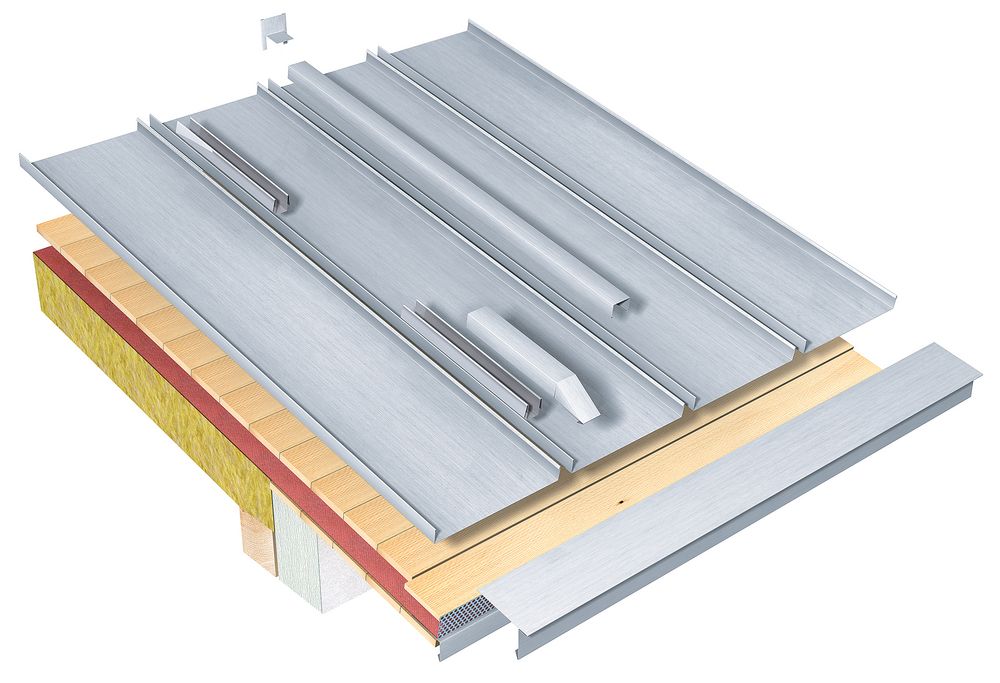

Описание системы

3D Visualisierung einer Dachdeckung mit RHEINZINK Klick-Leiste

Устройство кровли с уклоном кровли 3°
Длина панели до 25 м.

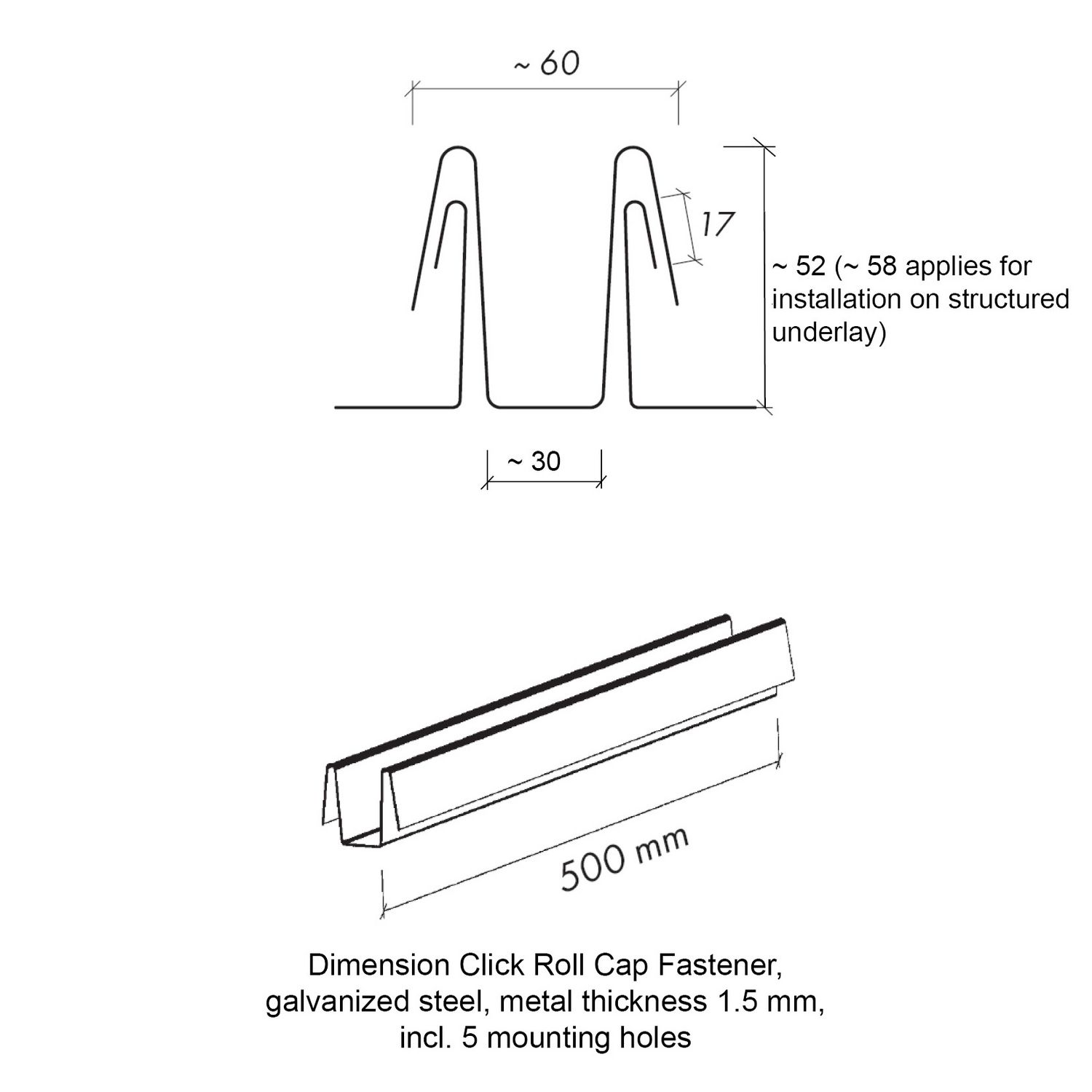

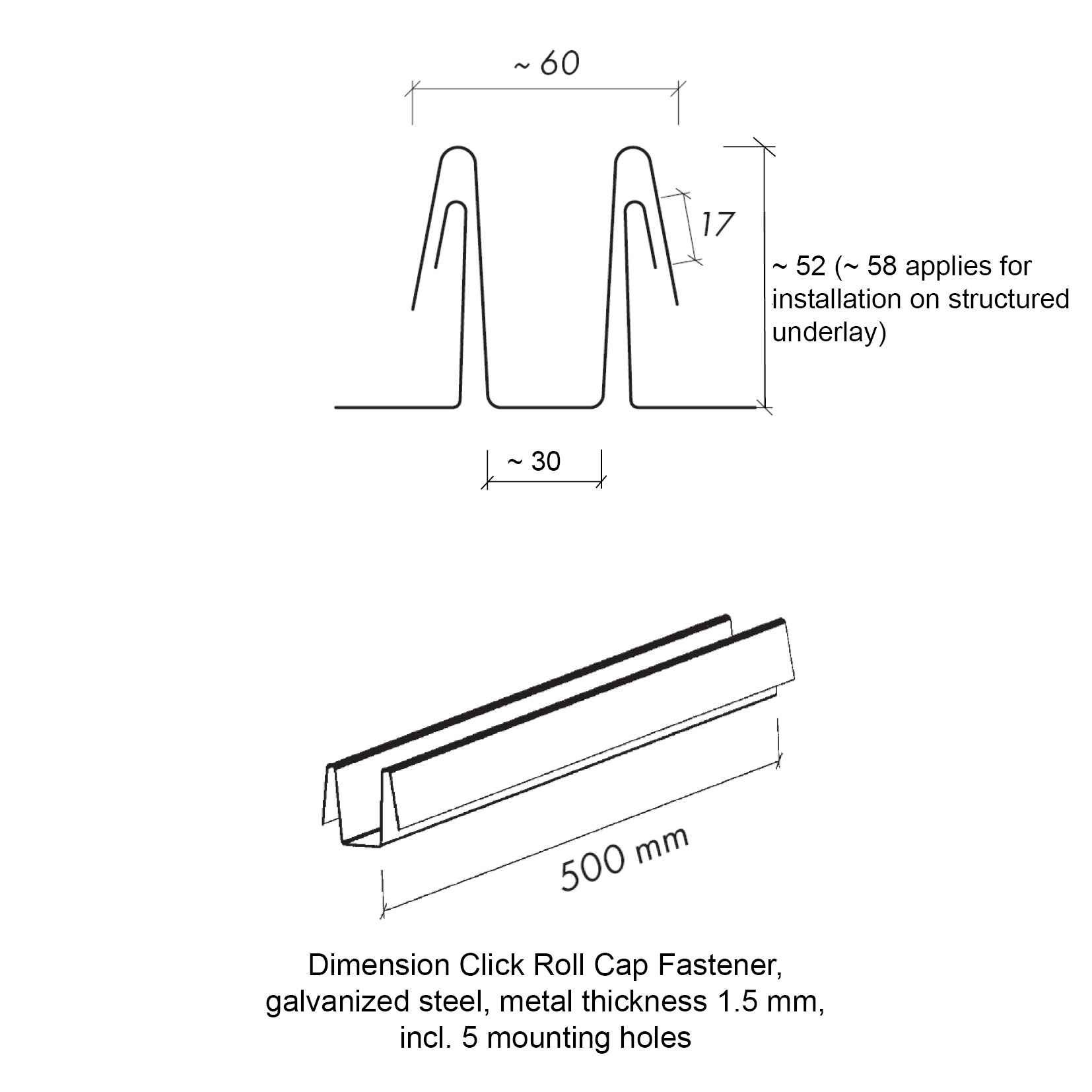

Система RHEINZINK Click Roll Cap может быть установлена при наклоне крыши до 3°. Для крепления панелей используется специально разработанный роликовый крепеж RHEINZINK из оцинкованной стали. После установки накладка на защелкивающийся ролик RHEINZINK (стандартная длина 3 м) фиксируется на месте с помощью крепления защелкивающегося ролика. Колпачок Click Roll расширяется внизу, что позволяет слегка перекрывать отдельные колпачки.

Панели могут поставляться с готовыми профилями или производиться на строительной площадке с использованием мобильных профилегибочных машин RHEINZINK. Использование системы RHEINZINK Click Roll Cap исключает необходимость герметизации швов вручную или с помощью машин. Роллы составляют ок. Ширина 6,0 см и ок. Высота 5,3 см позволяет сегментировать большие поверхности крыши.

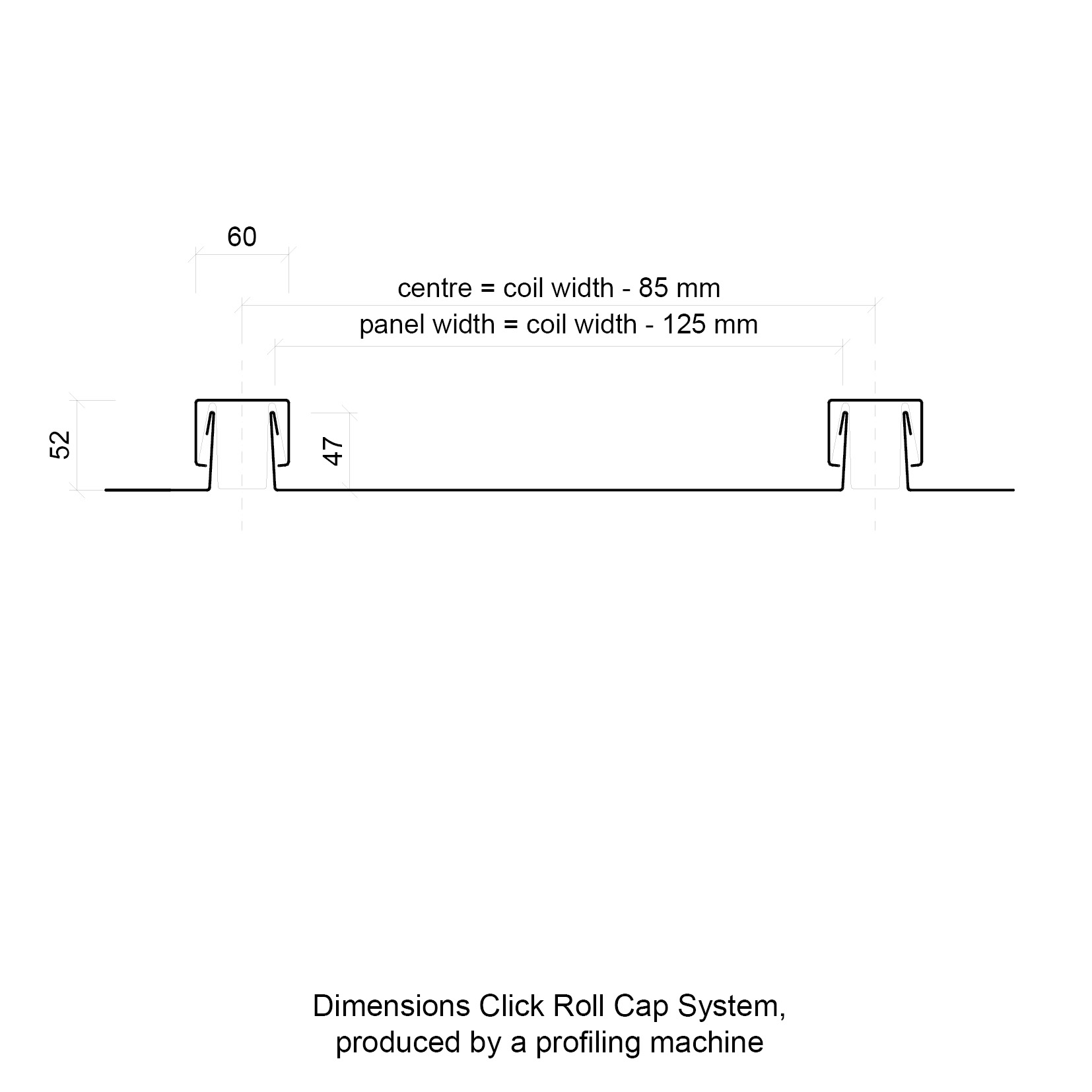

Размеры и толщина металла

Ширина рулона от 470 до 670 мм.
Ширина панели от 345 до 545 мм = межосевое расстояние от 385 до 585 мм.
Толщина металла 0,7 мм/0,8 мм
Длина панели ≤ 25 м
Поставляемая длина макс. 6 м.

Стандартная ширина рулона 600 мм (см. двойной стоячий фальц) также установлена в системе защелкивающихся крышек RHEINZINK. Вертикальные боковые секции панелей имеют высоту 47 мм, поэтому расстояние между центрами панелей отличается от такового у двойных стоек. шовная технология. Стандартная ширина панели системы защелкивающихся крышек RHEINZINK составляет ок. 475 мм, что соответствует межосевому расстоянию 515 мм.

Исходя из практического опыта строительства, мы рекомендуем ограничить ширину панели до 445 мм (ширина рулона 570 мм, межосевое расстояние 485 мм) и толщину металла до 0,8 мм для односкатных крыш со свесами. Эта мера предотвращает шумы, которые могут возникать при сильном ветре из-за естественной кривизны панелей.

Как правило, панели можно изготавливать длиной до 25 м. Ограничение длины верхней панели связано скорее с организационными конструктивными особенностями или проемами в крыше, чем с изменением длины панели. Изменение длины панели происходит довольно плавно благодаря составу системы.

Соединительные детали системы RHEINZINK Click Roll Cap должны быть прикреплены и сформированы с учетом изменений длины панелей.

Поперечные швы можно использовать для соединения отдельных отрезков и для визуального разделения, как и в случае двойных стоячих швов.

Индивидуальные формы

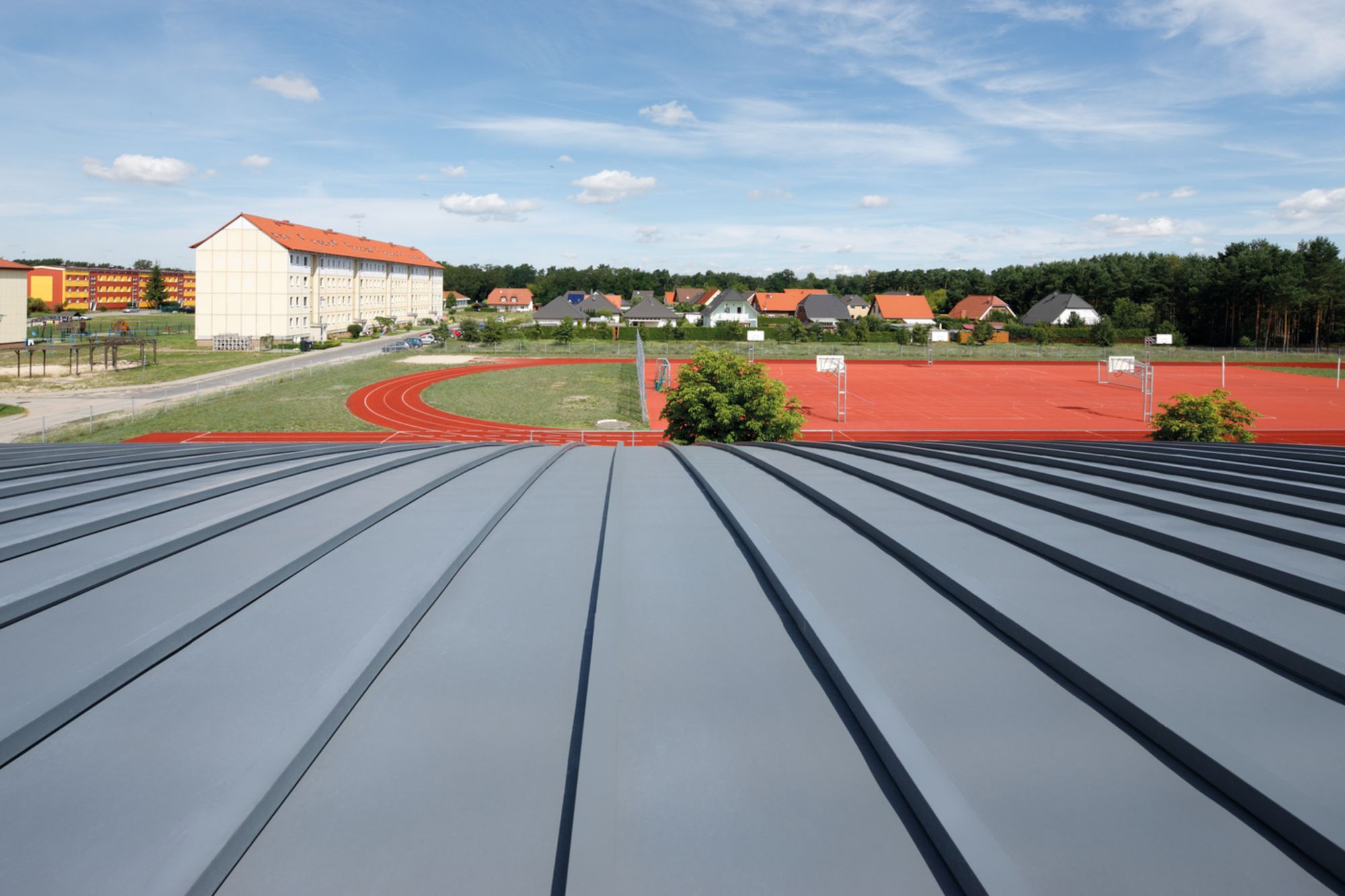

Sporthalle Spreenhagen mit einer Dachdeckung im Klick-Leistensystem

Выпуклая закругленная форма крыши
Конические панели

Панели Click Roll Cap можно устанавливать без предварительного закругления, начиная с радиуса выпуклости прибл. 65 м. Технически панели Click Roll Cap не могут быть предварительно закруглены.

Конические панели используются для строительства крыш на круглых планах этажей или для особых деталей в ендовах крыши. Из соображений технологичности производства ширина конусных панелей должна быть не менее 100 мм и не более 800 мм в зависимости от ветровых нагрузок. Для односкатных крыш необходимо соблюдать максимальную ширину панели 445 мм, что соответствует расстоянию между центрами 485 мм.
