Проверенная классика: полукруглый желоб от RHEINZINK
РАЙНЦИНК-кровельный водосток из КЛАССИКА, преПАТИНА ЭКО ЦИНК и ГРАНУМ
Вы ищете прочный, экологичный и простой в установке цинковый желоб с использованием подходящих аксессуаров? Наша проверенная классика – полукруглый желоб с поверхностями CLASSIC, prePATINA ECO ZINC и GRANUM – отвечает всем этим требованиям. И даже предлагает привлекательную внешность и очень хорошее соотношение цены и качества. Почему бы не убедиться в этом самому и не последовать за нами в мир водоотвода с крыш.
Преимущества полукруглого желоба
- Большой выбор систем водоотвода с крыши из одних рук
- Точно подходит и функционально надежен
- Натуральный материал – поверхность, не требующая особого ухода
Полукруглые цинковые желоба в деталях
Водоотвод с крыши – небольшая, но важная составляющая любого здания. С его помощью надежно и эффективно отводится дождевая вода, защищая здание. Использование дождевой воды для дренажа крыш также становится все более популярным – по экологическим и экономическим причинам.
Наши цинковые желоба являются сердцем водосточной системы навесной крыши. Являясь частью комплексной водосточной системы, они согласованы со всеми другими компонентами и соответственно гибки и удобны в использовании.
Использование поворотного кронштейна RHEINZINK, нашей собственной системы крепления, гарантирует плавный и быстрый монтаж. Инновационные аксессуары, такие как ловушки для листьев, карнизные планки, коллекторы дождевой воды или желобные нагреватели, являются уникальными на рынке.
Идеальный цинковый желоб
Благодаря использованию нашего ловушки для листьев сокращаются затраты на очистку цинковых желобов, и этот факт особенно ценят владельцы зданий. Точная подгонка желобов и компонентов системы являются еще одним преимуществом всей линейки RHEINZINK.
Три захватывающих варианта поверхности
Детали делают жизнь интересной. А архитектурные детали также могут придать зданию новый дух. Благодаря нашим цинковым желобам с тремя высококачественными вариантами поверхности ваш дом станет притягивающим взгляды:
Технология системы водоотвода с крыши

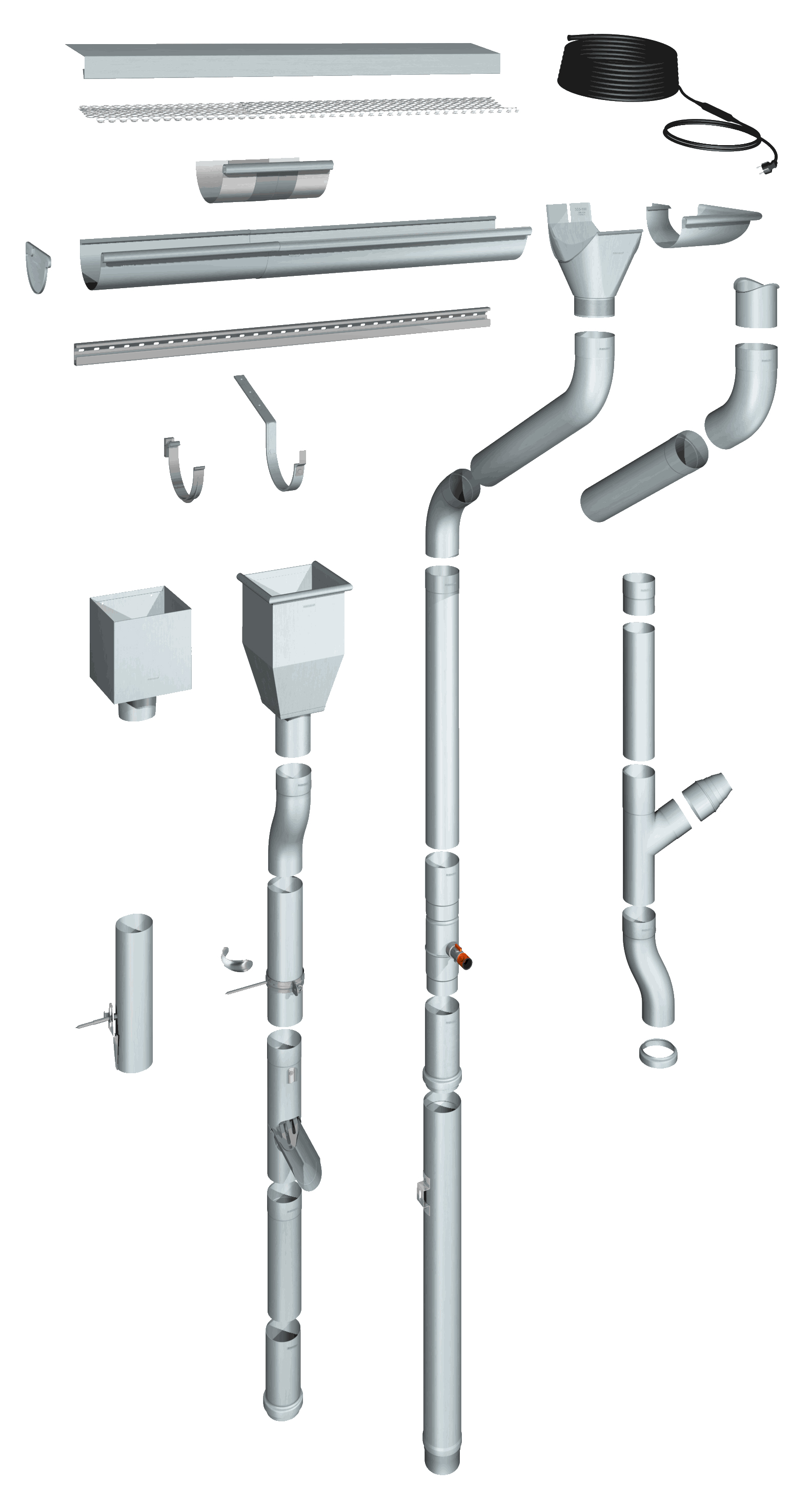

Описание системы
- Водосточная система согласно DIN EN 612.
- Состоит из желоба, аксессуаров и водосточной трубы.
- Желоб с бортиком для упрощения установки
RHEINZINK предлагает разнообразные формы желобов, водосточных труб и аксессуаров. Водоотводы RHEINZINK-CLASSIC производятся и испытываются в соответствии со стандартами DIN EN 988 и DIN EN 612. В зависимости от номинального размера они доступны с поверхностями RHEINZINK-CLASSIC и RHEINZINK-prePATINA ECO ZINC.
Размеры и толщина металла
- Стандартные номинальные размеры желоба 200/250/280/333/400/500
- Толщина металла 0,65 мм/0,7 мм/0,8 мм в зависимости от номинального размера
- Стандартная длина 3,0 м (другая длина по запросу)
- Стандартные номинальные размеры водосточных труб (круглые) 50/60/76/80/87/100/120/150
- Толщина металла 0,65 мм/0,7 мм в зависимости от номинального размера
- Стандартная длина 2,0 м / 3,0 м в зависимости от номинального размера (другие длины по запросу)

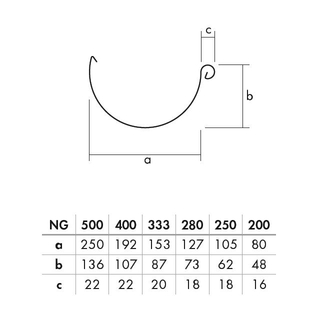

Номинальный размер желоба указывает на раскрой материала. Номинальный размер водосточных труб указывает номинальный диаметр.
Согласно DIN EN 612 желоба делятся на классы X и Y в зависимости от диаметра борта или соответствующего момента сопротивления сечения. Водосточные трубы подразделяются на классы X и Y по размеру перекрытия швов. Желоба и водосточные трубы RHEINZINK соответствуют классу X и, следовательно, также соответствуют требованиям класса Y.
Пост
- Крепление желоба с помощью специально изготовленного кронштейна для желоба.
- Альтернатива: система кронштейнов с защелкой RHEINZINK.
- Соединение отдельных отрезков желоба мягкой пайкой или склеиванием.
- Крепление водосточных труб хомутами
- Альтернатива: RHEINZINK-Универсальный кронштейн для водосточных труб для круглых водосточных труб всех номинальных размеров.

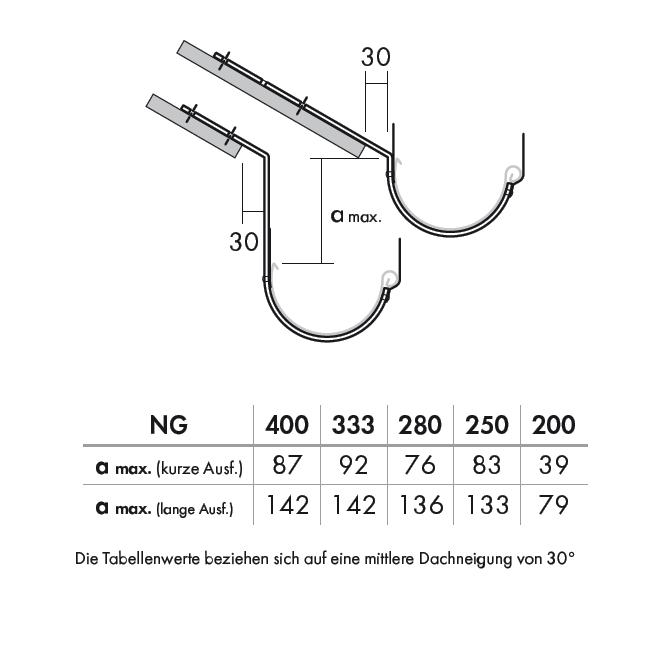

Желоба крепятся в специально изготовленных для этой цели кронштейнах (согласно DIN EN 1462). Они, в свою очередь, крепятся либо к обшивке карниза, опалубке, стропилу (при необходимости и сбоку), либо к стене. Кронштейны желоба должны быть достаточно большими, чтобы соответствовать местным требованиям.
Примеры дизайна

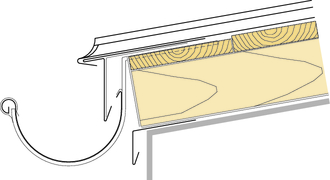

Предварительно подвешенный желоб
- Водосточные изделия согласно DIN EN 612
- Установка с наклоном или без наклона
- Размеры предварительно подвешенного желоба в соответствии с DIN EN 12056-3.
Предварительно подвешенные желоба можно устанавливать с уклоном к стокам или без него. Стоячая вода в желобах не является дефектом.
В случае сильного дождя, интенсивность которого превышает расчетную, аварийный дренаж осуществляется через передний край желоба.

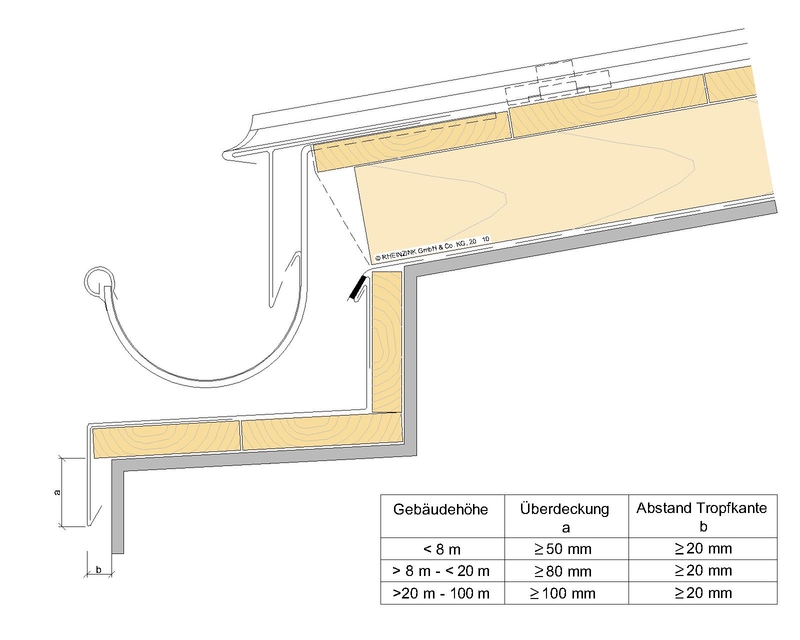

Желоб на подоконнике
- Водосточные изделия согласно DIN EN 612
- Установка с наклоном или без наклона
- Размеры желоба шторного типа согласно DIN EN 12056-3.
Подоконный желоб отличается от предварительно подвешенного желоба только дополнительной установкой карнизной крышки, которая, однако, технически полностью отделена от желоба. Если невозможно установить аксессуары для водоотвода с крыши RHEINZINK, следует использовать версию, изготовленную мастером.
Покрытие карниза можно прикрепить к опорной конструкции по всей поверхности с помощью клейких лент или приклеить. Минимальный поперечный уклон крышки должен быть не менее 3° во избежание стоячей воды.

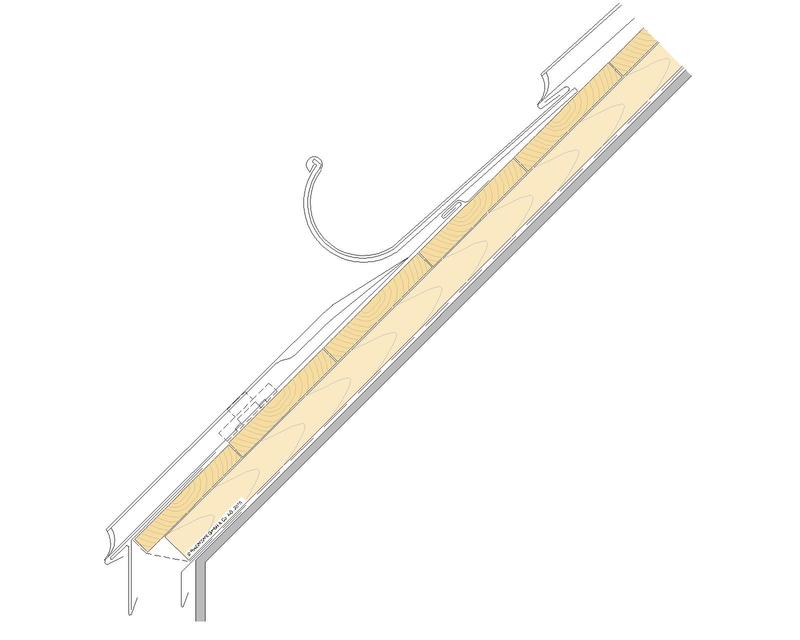

Желоб на крыше
- Стандартные номинальные размеры 400/500
- другие номинальные размеры до 1000 мм по запросу
- Длина уклона ≥ 5 мм/м
- Размеры как шторный канал
Поскольку сток осуществляется наружу, водосточный желоб на крыше относится к предварительно подвешенной водосточной системе. Он устанавливается на облицовке крыши с рекомендуемым минимальным уклоном 5 мм/м. Высота желоба на крыше относительно переднего борта желоба со стороны крыши должна быть обеспечена не менее чем на 10 мм. Поэтому уклон крыши должен быть не менее 15°, чтобы избежать разреза желоба более чем на 1000 мм. В связи с разрезом для стандартного номинального размера 400 требуется минимальный уклон крыши 40°, а для номинального размера 500 — минимальный уклон крыши 25°.
Требуемое покрытие швов может быть выполнено в различных типах кровельного покрытия. Наиболее распространенной, вероятно, является кровля с двойным стоячим фальцем. Возможно выполнение обшивки подола угловым стоячим фальцем, системой защелкивающихся полос, ромбом, а также гладким узором.
