Круглый бункер для сои переоборудовали в жилой дом
Отремонтированный и превращенный в архитектурную достопримечательность голландского города Утрехт.

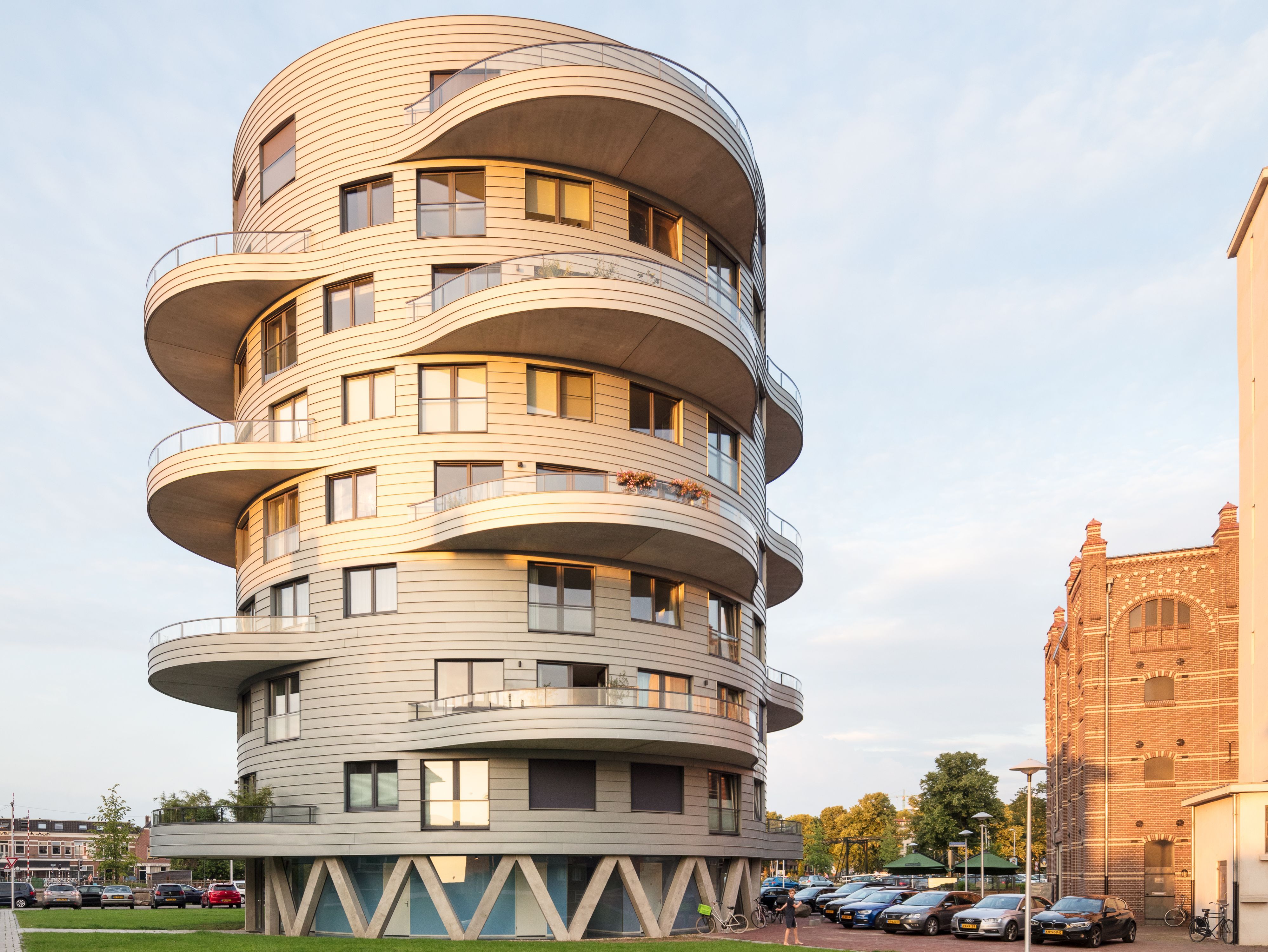

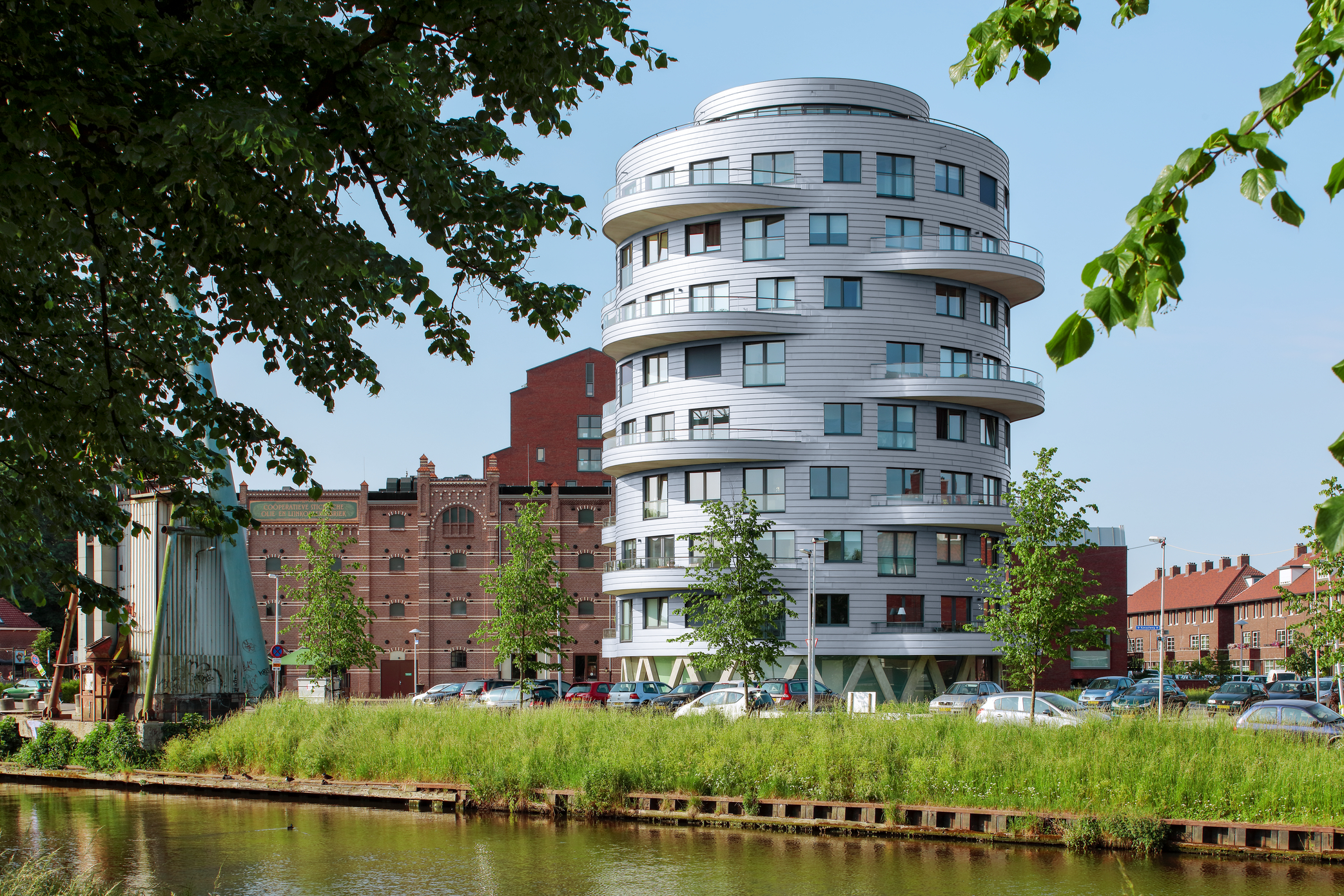

Район рядом с каналом Мерведе, известный как Оог (Глаз) в районе Аль на западе Утрехта, когда-то был оживленной промышленной зоной. Здесь располагался завод Cereo по производству соевых продуктов для корма животным. После закрытия промышленная площадка была преобразована в жилой комплекс, и в новом районе развилась привлекательная инфраструктура. Например, в исторических и любовно отреставрированных бывших заводах разместились такие объекты, как кейтеринговая компания, школа, библиотека и театр. Старый погрузочный кран на берегу канала до сих пор напоминает времена, когда этот новый жилой район был промышленной площадкой. Новый 10-этажный жилой дом Meyster's Buiten (снаружи) представляет собой буквально выдающийся проект в преобразившемся районе Оог. Раньше именно на этом месте располагались большие цилиндрические силосы для хранения сои. Новый жилой дом, спроектированный архитекторами Zecc Architecten, напрямую отсылает к этим бункерам, которые стояли вместе как единое целое рядом с заводским комплексом. Он имеет металлическую оболочку и опирается на бетонные опоры, точно так же, как и бывшие складские конструкции.
Вращающаяся конструкция здания

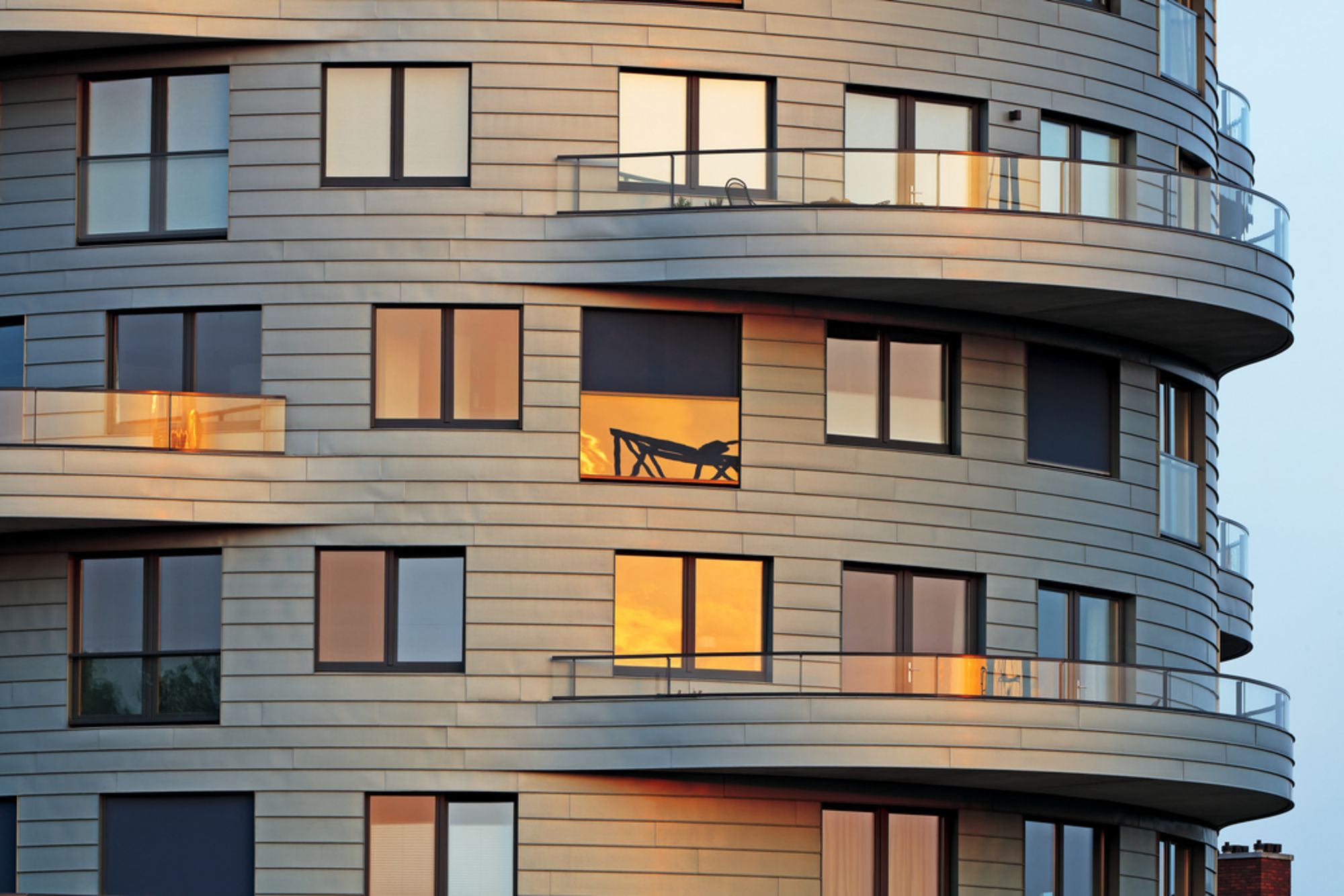

В отличие от однородных металлических поверхностей силосов, это здание имеет по два балкона на каждом этаже с противоположных сторон с центральной осью, повернутой на 90 градусов на каждый этаж. Это создает интересный эффект — как будто цилиндрическая башня вращается. Эффект усиливается визуально неправильным расположением окон и их разным размером. Большое расстояние по вертикали (около шести метров) между балконами позволяет проникать в интерьер большому количеству солнечного света. В то же время закругленные балконы создают определенную тень для спален, расположенных прямо под ними. Первый этаж представляет собой зону доступа и состоит из бетонного фундамента с V-образными колоннами. За конструкцией расположены проходы, ведущие на лестничную клетку и складские помещения. Балкон квартиры первого этажа образует внушительный навес над заглубленным входным порталом.
Разнообразие дизайна отдельных лофт-квартир

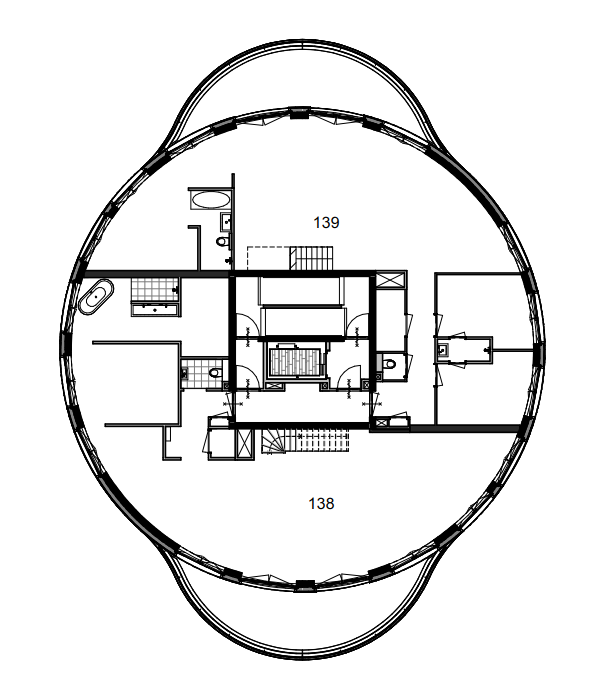

На каждом этаже расположены две квартиры. Круглый пентхаус имеет сплошные стеклянные стены и соединен с апартаментами лестницей во весь этаж. Из интерьера пентхауса и просторной террасы на крыше жильцам открывается феноменальный вид на Утрехт, а в хорошую погоду они могут даже увидеть горизонт Амстердама. Особенность квартир заключалась в том, что план каждой квартиры мог быть разработан индивидуально в соответствии с индивидуальными требованиями и мог быть легко изменен в случае продажи квартиры.
Некоторые покупатели указали квартиру-лофт открытой планировки; другие предпочитали структуру закрытого помещения. Нет двух одинаковых квартир. Квадратное ядро и фасад из сине-серого RHEINZINK-prePATINA ECO ZINC — единственные неизменные элементы», — объясняет Марникс ван дер Меер, основатель и партнер Zecc Architecten. Первые покупатели могли выбрать размер своих квартир, выбирая между квартирами площадью 105, 125, 145 или 168 квадратных метров и вплоть до целого этажа площадью 250 квадратных метров. После различных встреч команда дизайнеров разработала индивидуальные планы этажей с учетом конкретных требований будущих владельцев.
Устойчивая архитектура и защита от атмосферных воздействий

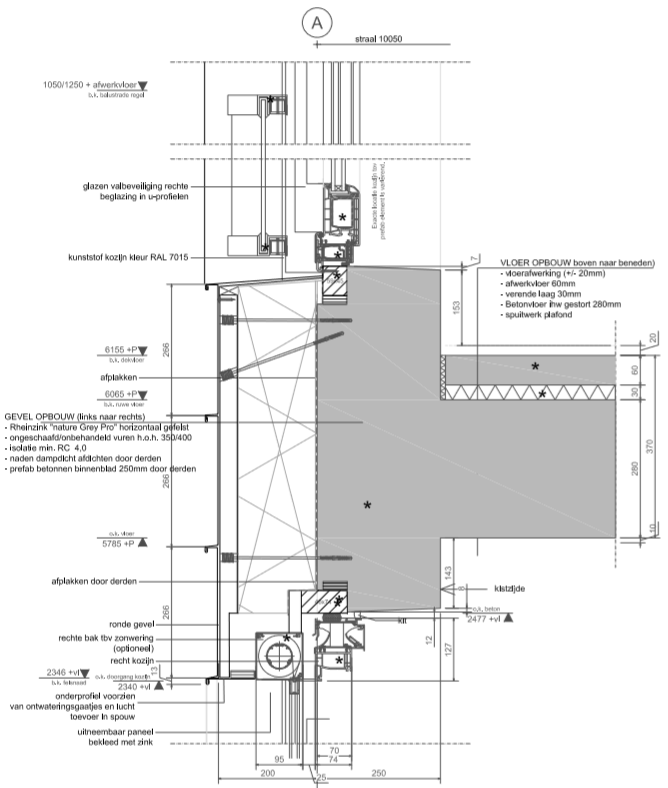

Zecc Architects выбрала вентилируемую и теплоизолированную металлическую фасадную конструкцию, построенную с использованием технологии листового металла в качестве ограждающей конструкции здания. Эта технология структурно безопасна. Кроме того, с использованием различных методов установки был реализован ряд вариантов архитектурного дизайна. Прежде всего, это структурное разделение теплоизоляции и защиты от атмосферных воздействий. Кроме того, было легко и привлекательным образом реализовать специальные требования по пожарной безопасности, шумоизоляции и светозащите. В Нидерландах вентиляцию обычно создают с помощью заглубленной опалубки. Основание вокруг оконных проемов утоплено и предназначено для циркуляции воздуха во всех помещениях. Горизонтальная обшивка со стоячим фальцем под углом, изготовленная из предварительно патинированного титан-цинка, использовалась в качестве надежной и долговечной защиты от атмосферных воздействий для этого архитектурного шедевра.
Используемая технология швов позволяет покрыть непромокаемой облицовкой фасады и крыши любой формы. Поверхностная обработка RHEINZINK-prePATINA ECO ZINC сине-серого цвета позволила архитектору сослаться на металлическую оболочку бывших силосов, а также на старый погрузочный кран на берегах канала, облицованный оцинкованным гофрированным листом. RHEINZINK — производитель титано-цинковых изделий для крыш, фасадов и дренаж крыши . Мы разработали специальный процесс, при котором во время производства создается сине-серый или графитово-серый цвет естественной патины. В результате атмосферных воздействий на фасаде образуется защитная патина, которая выветривает любые царапины, которые могут появиться в процессе монтажа. Это означает, что, в отличие от материалов с покрытием, RHEINZINK-prePATINA ECO ZINC практически не требует технического обслуживания в течение многих десятилетий.
Мастерство и точность

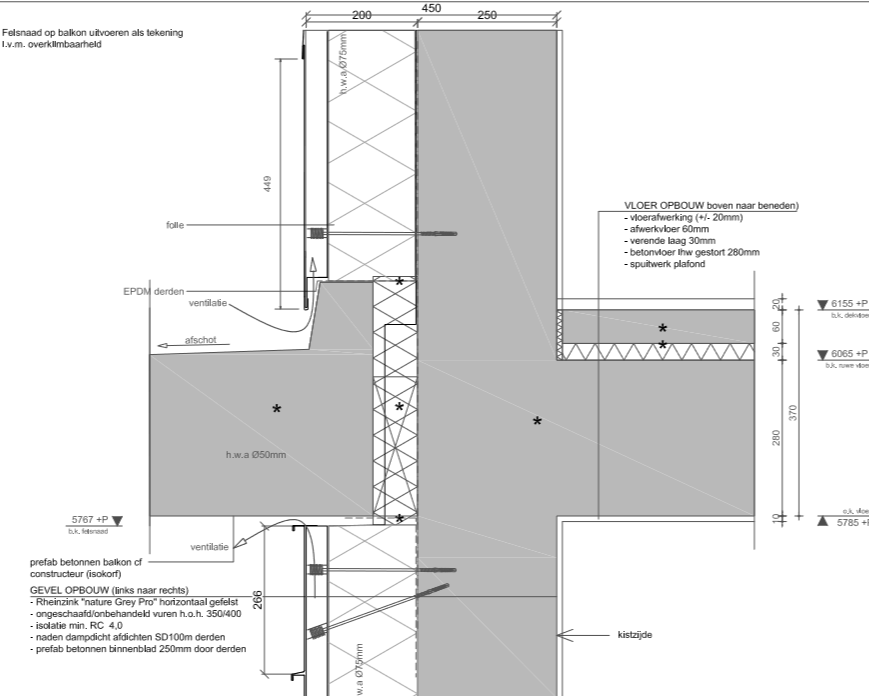

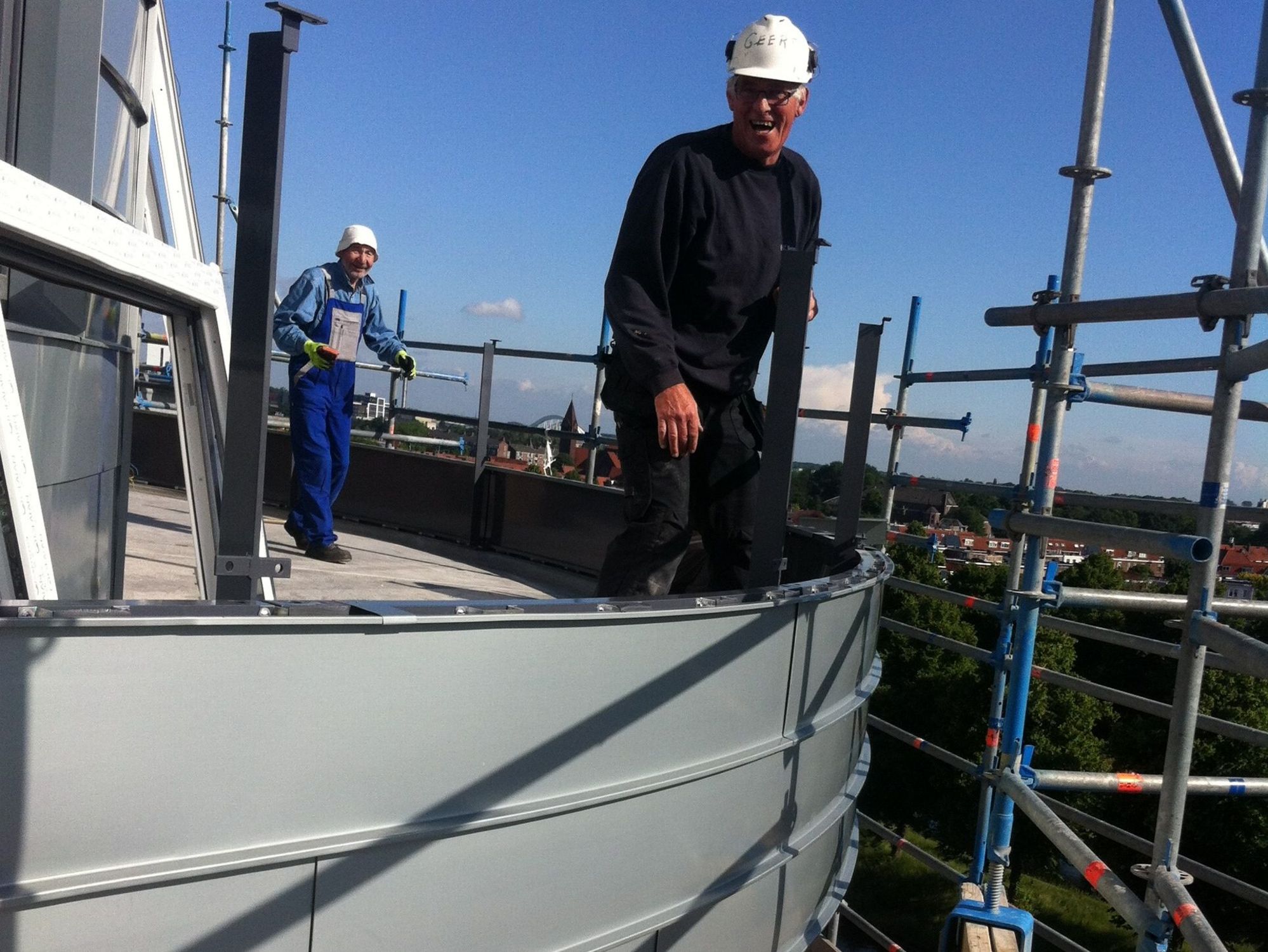

Лучшие материалы хороши настолько, насколько хороша компания, их установившая. По этой причине жестянщики Elshof BV из Ольста в Нидерландах получили контракт на установку всех элементов фасадов Meyster's Buiten. В своей повседневной деятельности компания использует современные станки для обработки листового металла, собственный отдел планирования САПР и опытных сотрудников для выполнения таких контрактов, как этот многоквартирный дом в Утрехте. Компания работает с 1914 года, и сегодня ею управляет Джордж Вестгест, управляющий директор. «Особой задачей для нас в этой открытой среде было сохранение запланированной схемы горизонтальных швов с использованием наклонного профиля стоячего фальца, который окружал здание. Подоконники, перемычки и консольные плиты балконов пришлось интегрировать в решетку фасада, что давало очень мало свободы действий в отношении допусков на размеры».

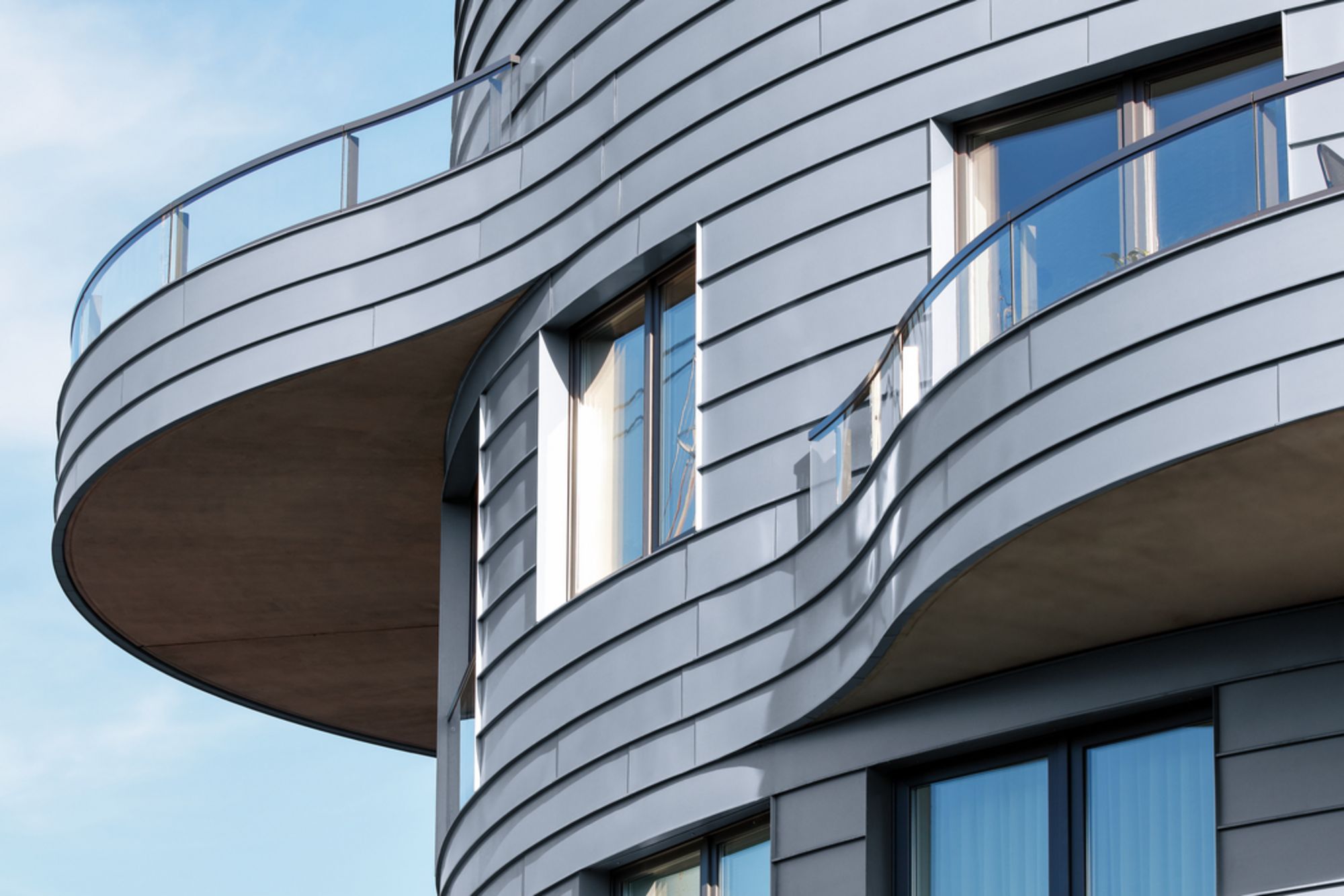

Например, одним из основных требований к фасадной облицовке RHEINZINK prePATINA ECO ZINC было то, что окна должны были быть установлены заподлицо и с точностью до миллиметра. «В основном все прошло хорошо, поскольку мы заранее согласовали наши требования с руководством объекта и компанией, занимающейся изготовлением окон», — объясняет Джордж Вестгест. Фасадные панели были изготовлены компанией Elshof с использованием рулонов RHEINZINK, в результате чего стандартная длина лотка составила около трех метров. Лотки были обрезаны до нужной ширины, профилированы в профилегибочном станке и, наконец, предварительно изогнуты с помощью специальной формовочной машины для уменьшения напряжений в материале. Тот же процесс был также использован на вогнутых панелях, образующих переходы между балконами и цилиндрической башней. Отдельные отрезки соединялись с помощью плоского замкового соединения, изготовленного в мастерской.
Контрасты при дневном свете
Цинковые лотки крепятся косвенно с помощью фиксированных и скользящих зажимов, расположенных в угловых швах. Они особенно безопасны даже при сильном ветре, а также допускают тепловое расширение панелей. «Мы очень рады, что Джордж Вестгест и его команда идеально реализовали запланированную нами схему швов и создали высококачественный монтаж. Предварительно состаренный сине-серый цинковый фасад создает интересные контрасты, а поверхность переливается в различных условиях дневного освещения. Ярко выраженные угловые швы создают индустриальный вид, который повторяет контуры здания, сохраняя при этом цель, к которой мы стремились. Тема устойчивого развития также имела для нас большое значение. Фасад RHEINZINK-prePATINA ECO ZINC выдержит пятьдесят или даже сто лет ветра и непогоды. По окончании срока службы он может быть почти на 100 процентов переработан», — комментирует Марникс ван дер Меер из Zecc Architecten.
Рисунки
Ремонт крыши и фасада
Реконструкцию зданий можно разбить на множество различных направлений. Они варьируются от комплексного потрошения и ремонта всех внутренних и внешних компонентов здания до гораздо меньших индивидуальных мер. Объем зависит от состояния здания, а также от требований и финансовых соображений строителей. Некоторые из наиболее обширных и популярных индивидуальных мер, которые часто решаются вместе, включают ремонт крыши и ремонт фасада. Конкретные причины проведения ремонта кровли разнообразны, как и причины ремонта фасада. На практике ремонт такого рода проводится по следующим причинам:
- Срок службы крыши или фасада достиг или превысил срок службы и больше не может обеспечивать адекватную защиту конструкции здания от воздействия погодных условий.
- Ремонт крыши и фасада направлен на повышение энергоэффективности и часто сочетается с установкой новой системы отопления.
- Ремонт крыши, включая различные пристройки с использованием фронтонов и больших окон, может создать дополнительное жилое пространство и повысить комфорт в помещении.
В наши дни ремонт кровли и фасада почти всегда включает в себя повышение энергоэффективности здания, независимо от фактической причины ремонта. RHEINZINK поставляет высококачественные кровельные и фасадные системы в различных исполнениях. Обычно рекомендуется ремонтировать крышу и фасад одновременно. Это, конечно, дороже, но затраты на требуемых специалистов ниже при одновременном выполнении обеих задач. Крыша и фасад также перекрываются, а это означает, что гармонизированная система лучше обеспечивает качество и долговечность, чем отдельные решения.
Автор
Ивонн Зайлер — консультант по прикладным технологиям в компании RHEINZINK GmbH & Co. KG в Даттельне.
Строительные панели
Свойство:
Многоквартирный дом «Meyster's Buiten», Утрехт (Нидерланды)
Архитектор:
Zecc Architecten BV, Утрехт (Нидерланды)
Строители:
В.О.Ф. Meyster's Buiten, Роттердам (Нидерланды)
РАЙНЦИНК работы провели:
Эльсхоф Б.В., Ольст (Нидерланды)
Технические данные:
РАЙНЦИНК-преПАТИНА ЭКО ЦИНК серо-голубой 0,7 мм, угловая система стоячего фальца, горизонтальный рисунок
