ПРИВЛЕКАТЕЛЬНАЯ АЛЬТЕРНАТИВА: ВНУТРЕННИЙ ЖЕЛОБ

Водоотвод с крыши является важным фактором при планировании и проектировании зданий, крыш и фасадов. Дождевая вода должна быть безопасно отведена, чтобы с самого начала предотвратить затопление или повреждение зданий. В нашем ассортименте желобов вы найдете различные варианты.

Функция внутреннего желоба

Внутренний желоб является привлекательной альтернативой классическому желобу шторного типа. Оба служат для функционального водоотвода с крыши, но отличаются прежде всего своим внешним видом. Преимущество внутреннего желоба заключается в том, что он не виден с земли и, следовательно, не влияет на гармоничный общий вид здания. Благодаря своему расположению он также защищен от ветра и непогоды, а значит, имеет длительный срок службы, хотя и здесь следует уделить внимание правильному уходу и содержанию.

ОПТИМАЛЬНЫЙ РАЗМЕР ВНУТРЕННЕГО ЖЕЛОБА

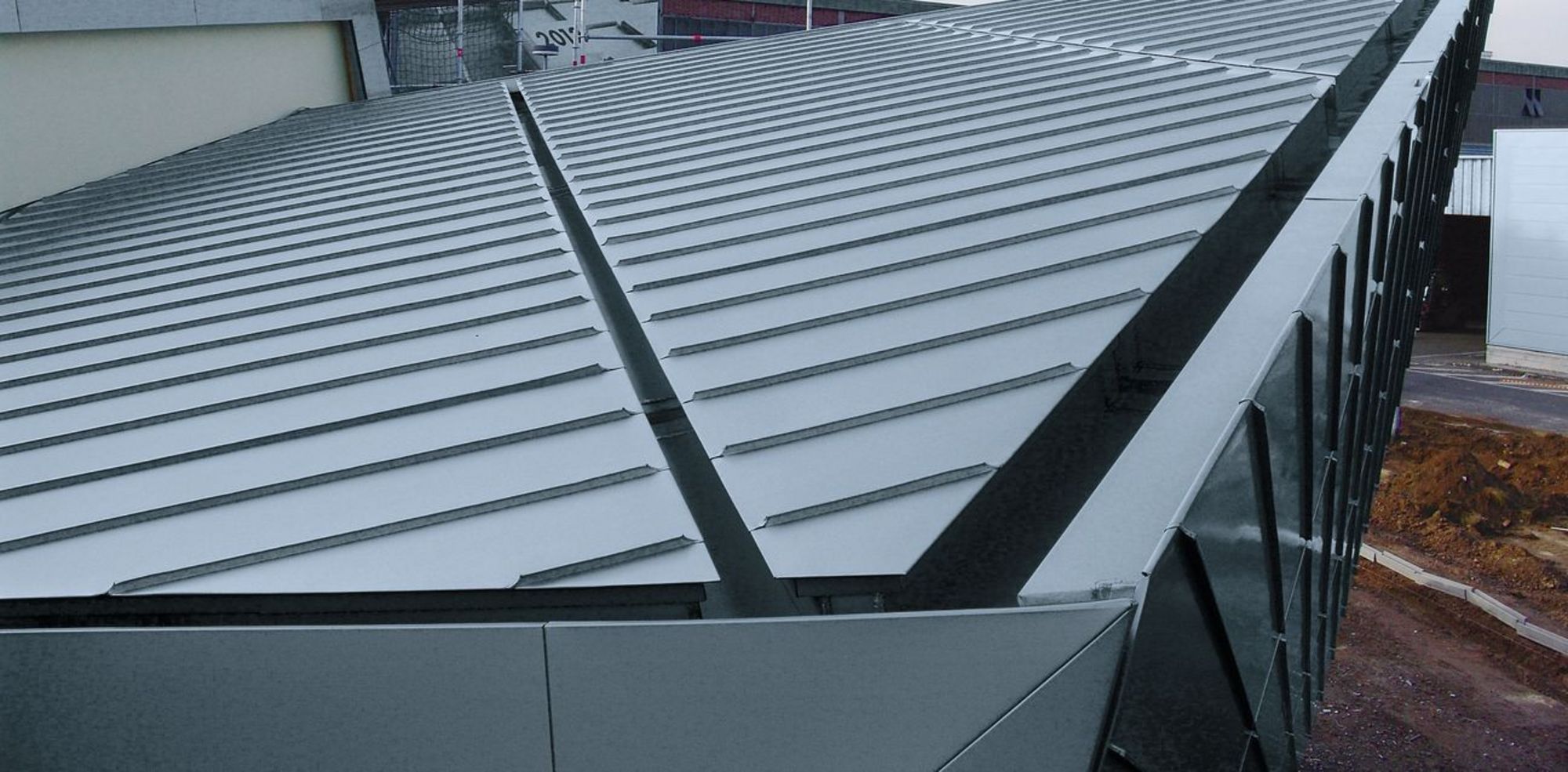

Innenliegende Dachentwässerung bei der Libeskind Villa

Внутренние водосточные системы требуют точных расчетов и точного планирования для оптимального определения размеров системы. В этом отношении руководством служат многочисленные стандарты и правила:

  • DIN EN 12 0563: Системы самотечного водоотвода внутри зданий. Часть 3. Водоотвод с крыши, планирование и расчет.
  • DIN 1986100: Системы дренажа для зданий и земель, Часть 100.
  • Техническая информация ЗВШК: Размеры навесных и внутренних желобов.
  • Техническая информация ZVDH: Брошюра по определению размеров дренажных систем.
  • KOSTRADWD 2010: Региональная оценка сильных осадков

Внутренний желоб: техническая информация и программное обеспечение

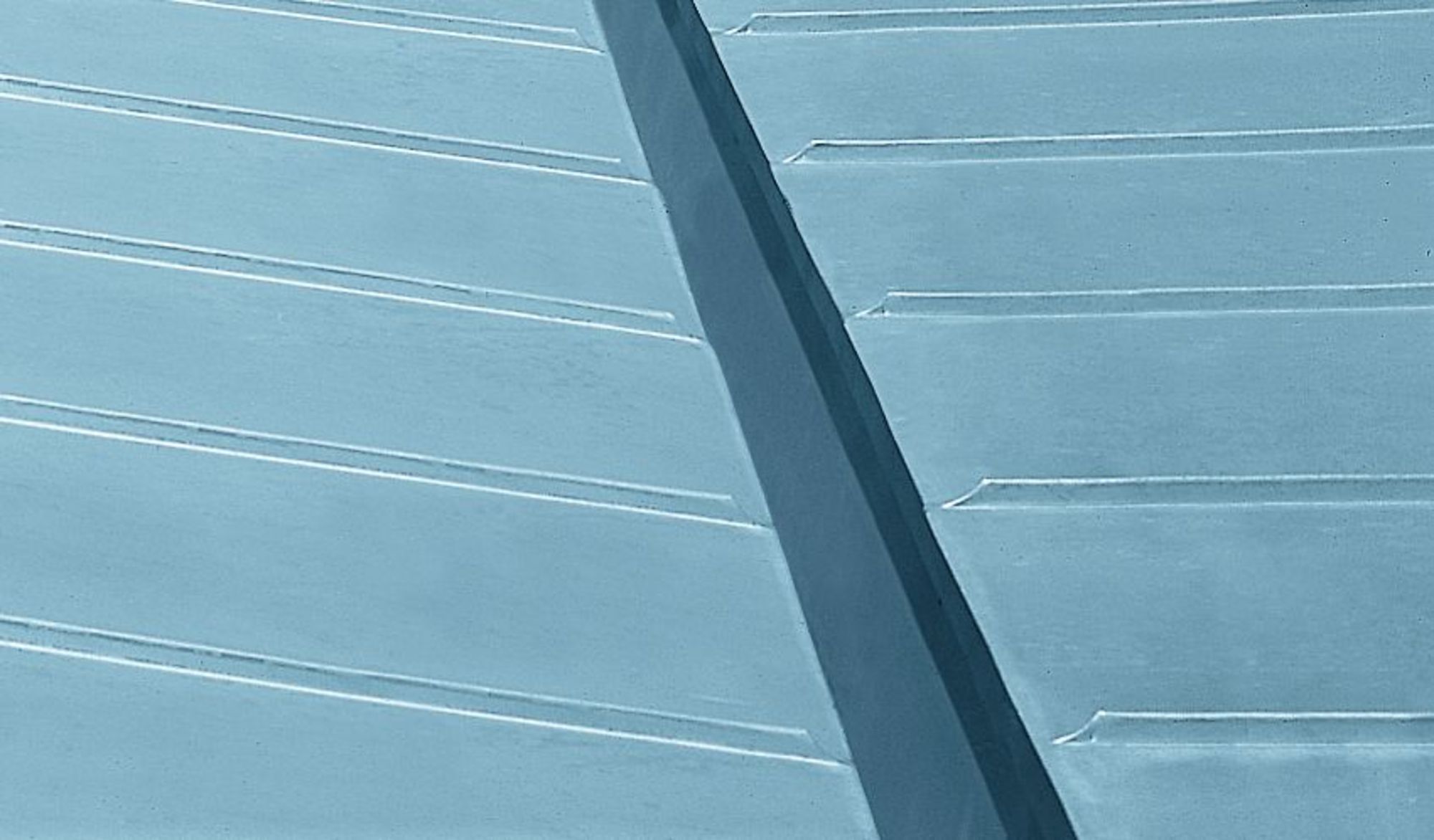

Ausschnitt aus einer Dachfläche mit innenliegender Rinne

Из-за сложности расчета места, необходимого для желоба, и необходимого аварийного водоотвода, размеры внутреннего водостока крыши необходимо учитывать на ранней стадии планирования. Поэтому рекомендуется обратиться в специализированное бюро строительных услуг. Кроме того, Центральная ассоциация сантехников (ZVSHK) и Центральная ассоциация кровельщиков (ZVDH) предлагают специальную информацию и программное обеспечение для определения размеров навесных стен и внутренних желобов.

Технология системы внутреннего водоотвода с крыши

Описание системы, размеры и толщина металла

  • Производство кромочного профиля, обычно коробчатого типа.
  • толщина металла 0,7 мм/0,8 мм/1,0 мм в зависимости от распила по размеру
  • Нарезка по размеру до 1000 мм.
  • Стандартная длина 3,0 м (другая длина по запросу)
  • Водосточные трубы и аксессуары согласно программе поставки

Внутренние желоба представляют собой особый случай с точки зрения планирования и определения размеров. Пожалуйста, обратитесь к следующим примерам дизайна.

Примеры дизайна

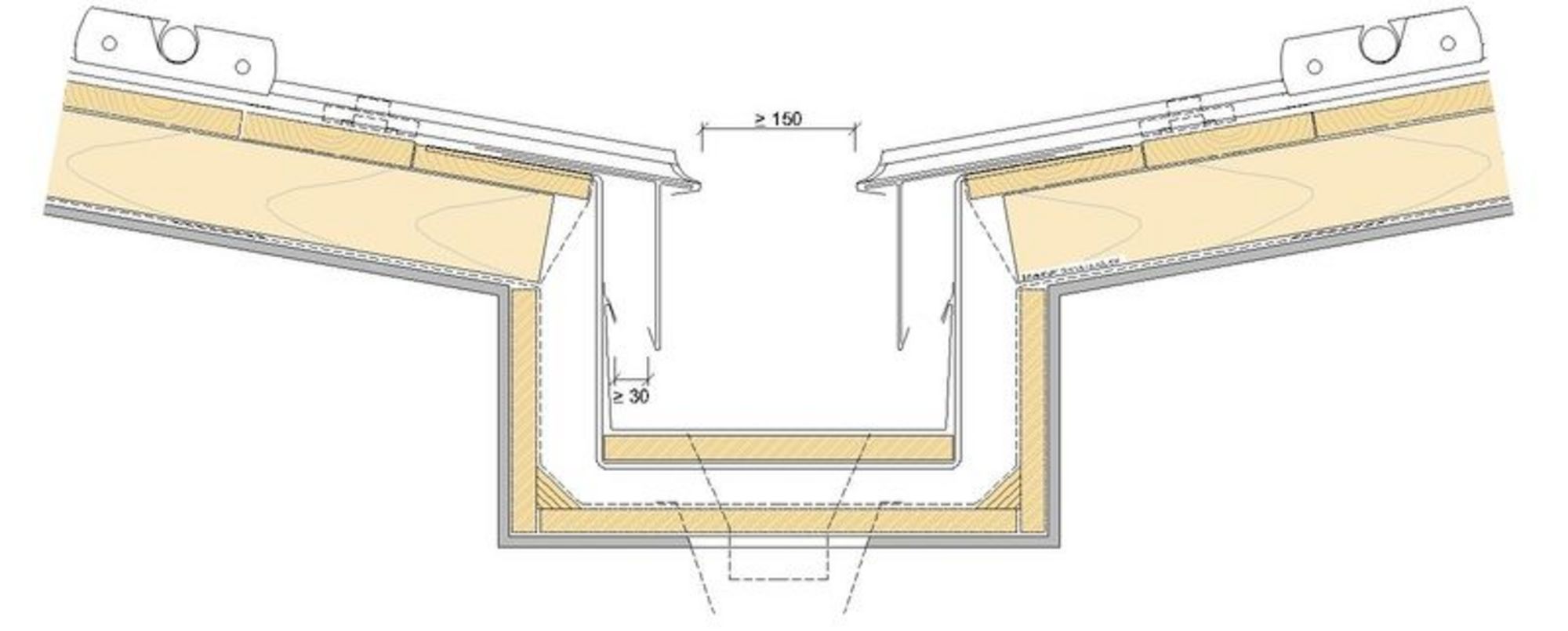

Zeichnung einer innenliegenden Rinne
  • Размеры желоба должны быть практичными или подходящими для торговли.
  • Обеспечьте крутой уклон желоба (≥ 5 мм/м)
  • Обеспечьте аварийный дренаж
  • Обеспечить канал безопасности
  • Расстояние между желобом и предохранительным желобом ≥ 20 мм.
  • Соблюдайте расстояния расширения
  • Обеспечьте термостатируемый обогрев желобов и систему защиты от снега.
  • Заключение договоров на техническое обслуживание

Мы рекомендуем оборудовать внутреннюю водосточную систему с крыши предохранительным желобом. Защитные желоба могут быть клееными или изготовленными из металла. Приклеенный защитный желоб может отводить дождевую воду до начала сантехнических работ, а также обеспечивает высокую степень защиты от обратного потока. Расстояние между желобом и предохранительным желобом должно быть не менее 20 мм. Каждый предохранительный желоб оборудован собственным сливом для безопасного слива любой воды, которая может проникнуть. Соединение с конструкцией крыши должно быть выполнено профессионально и безопасно, чтобы вода не могла проникнуть в конструкцию крыши даже в случае подпора.
