Правильный желоб для вашего дома

Функциональный водосток с крыши в инновационном дизайне RHEINZINK

Разумеется, RHEINZINK предлагает классические водосточные системы точно подходящих размеров и аксессуары различных дизайнов и форм. Цинковые водостоки убедительны своей долговечностью и естественной патиной, которая образуется с течением времени и даже компенсирует возможные царапины благодаря своим свойствам самовосстановления. Кроме того, материал имеет высокий уровень экологичности.

Преимущества коробчатого желоба RHEINZINK

  • Прохладный, элегантный язык дизайна
  • Комплексный ассортимент водоотводов с крыши из одного источника
  • Точно подходит и функционально надежен

Коробчатый желоб как опция

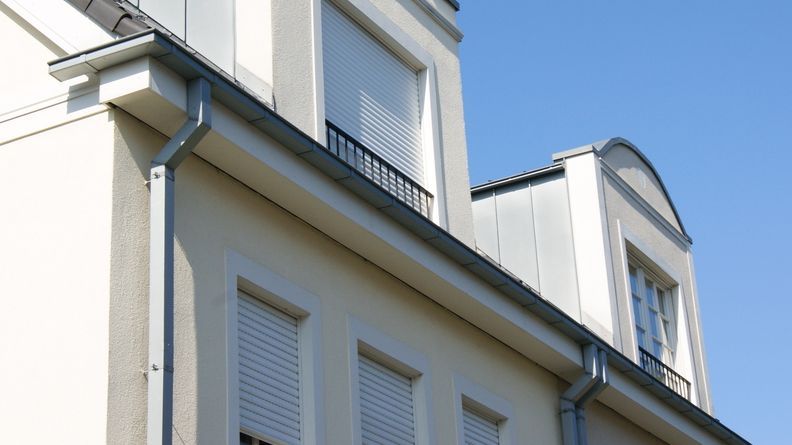

Kastenrinne in prePATINA blaugrau

Однако, если проектировщики и архитекторы также хотят открыть новые горизонты визуально в области водосточных желобов, то есть привлекательный вариант. Реальной альтернативой классическому полукруглому желобу в составе водосточной системы навесного типа является угловой коробчатый желоб. Также изготовленный из прочного титан-цинка, он сразу бросается в глаза благодаря своей необычной форме. Это создает интересные акценты на здании, внося разнообразие без ущерба для функциональности водосточной системы.

Высокое качество продукции

Характерной чертой ассортимента продукции RHEINZINK является его высокое и стабильное качество. Однако убеждает не только качество продукции, которое находится на высочайшем уровне благодаря использованию высококачественного сырья и отработанных производственных процессов. Не менее важно качество обращения, простая и удобная сборка. Здесь в нашем ассортименте представлены товары для любых потребностей.

Программы доставки

Коробчатый желоб: назначение и конструкция

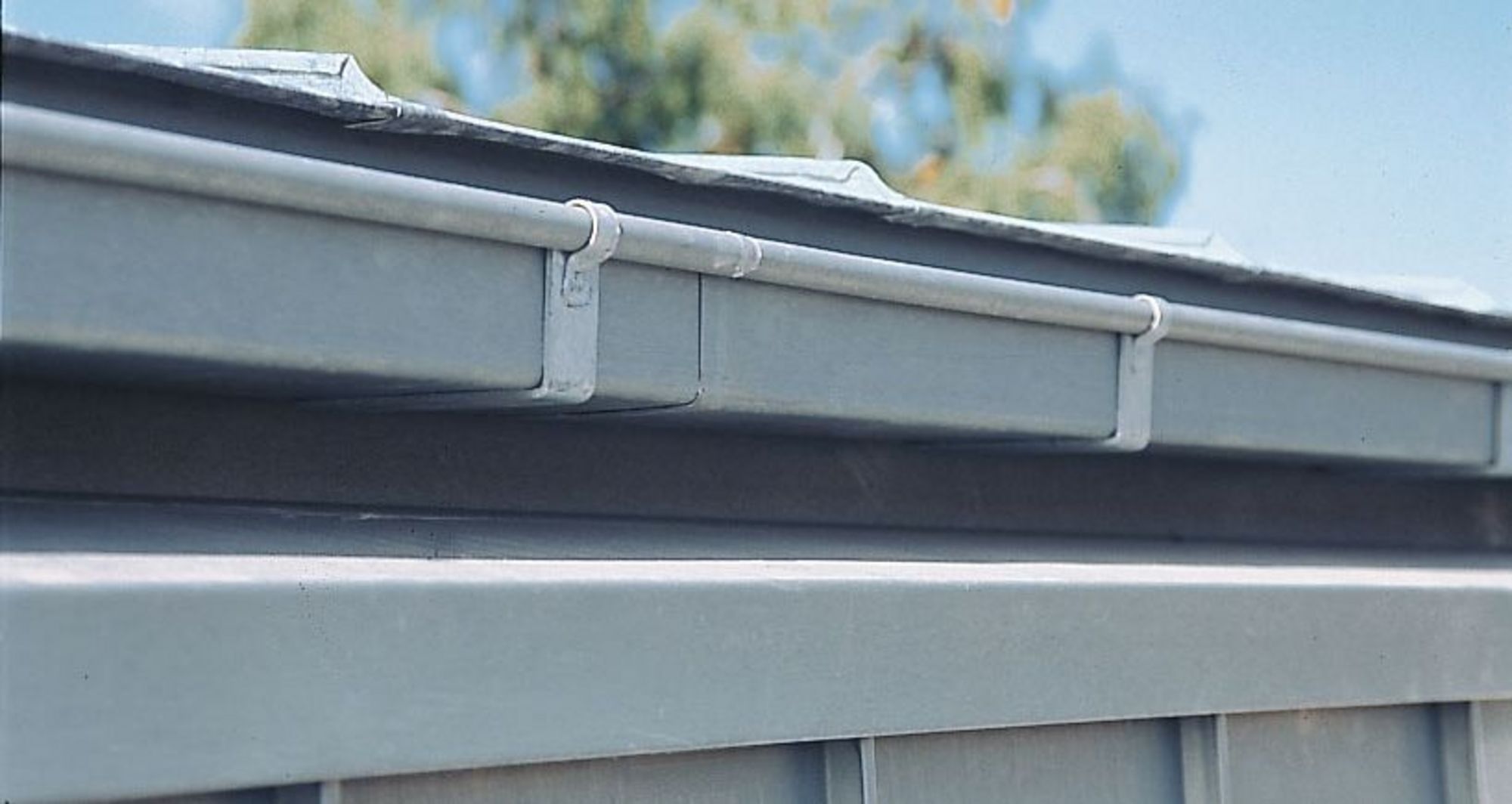

Ausschnitt einer Kastenrinne in prePATINA blaugrau

Выбор коробчатого желоба означает выбор функциональности и дизайна. Кроме того, длительный срок службы, включая гарантию 40 лет. Доступно все аксессуары, необходимые для безопасного, практичного и надежного водоотвода с крыши. Вся продукция соответствует действующим стандартам, является инновационной, экономичной и практически не требует технического обслуживания. Для особых нужд также доступны подходящие аксессуары. Также впечатляет простота обращения с нашими водосточными желобами и системами водоотвода с крыш во время установки. Это осуществляется с помощью подходящей системной технологии, гарантирующей скорость и экономичность.

Системная технология коробчатого желоба

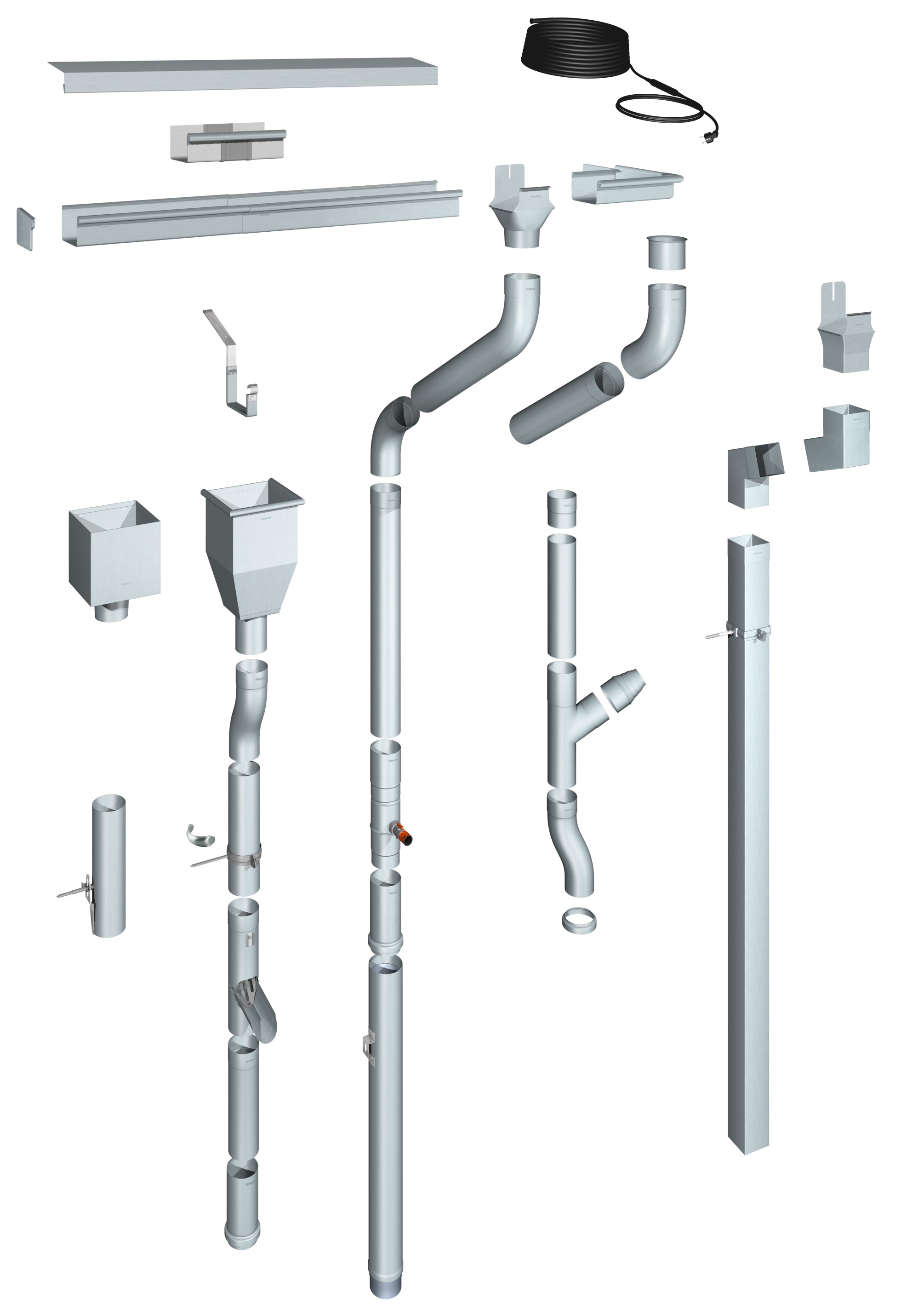

Описание системы

  • Водосточная система согласно DIN EN 612.
  • Состоит из желоба, аксессуаров и водосточной трубы.
  • Желоб с бортиком для упрощения установки

RHEINZINK предлагает разнообразные формы желобов, водосточных труб и аксессуаров. Водоотводы RHEINZINK-CLASSIC производятся и испытываются в соответствии со стандартами DIN EN 988 и DIN EN 612. В зависимости от номинального размера они доступны с поверхностями RHEINZINK-CLASSIC и RHEINZINK-prePATINA ECO ZINC.

Размеры и толщина металла

  • Стандартные номинальные размеры желоба 200/250/333/400/500
  • Толщина металла 0,65 мм/0,7 мм/0,8 мм в зависимости от номинального размера
  • Стандартная длина 3,0 м (другая длина по запросу)
  • Стандартные номинальные размеры водосточных труб (квадратные) 60/80/100/120
  • Толщина металла 0,65 мм/0,7 мм/0,8 мм в зависимости от номинального размера
  • Стандартная длина 2,0 м

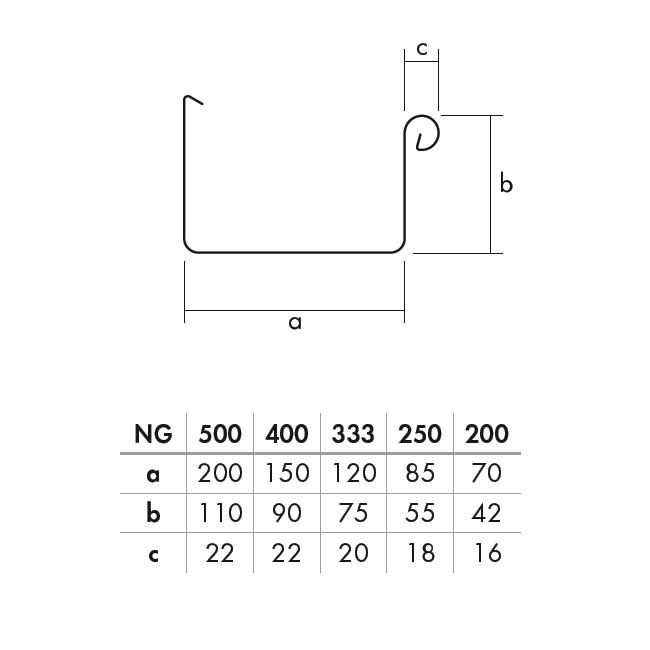

Номинальный размер желоба указывает на разрез материала. Точные размеры см. на рисунке слева. Номинальный размер водосточных труб указывает длину стороны квадратного сечения.

Согласно DIN EN 612 желоба делятся на классы X и Y в зависимости от диаметра борта или соответствующего момента сопротивления сечения. Обычные водосточные трубы делятся на классы X и Y по размеру перекрытия швов. Желоба и водосточные трубы RHEINZINK соответствуют классу X и, следовательно, также соответствуют требованиям класса Y.

Пост

  • Крепление желоба с помощью специально изготовленного кронштейна для желоба.
  • Соединение отдельных отрезков желоба мягкой пайкой или склеиванием.
  • Крепление водосточных труб хомутами
  • Альтернатива: RHEINZINK-Универсальный кронштейн для водосточной трубы для всех номинальных размеров и форм.

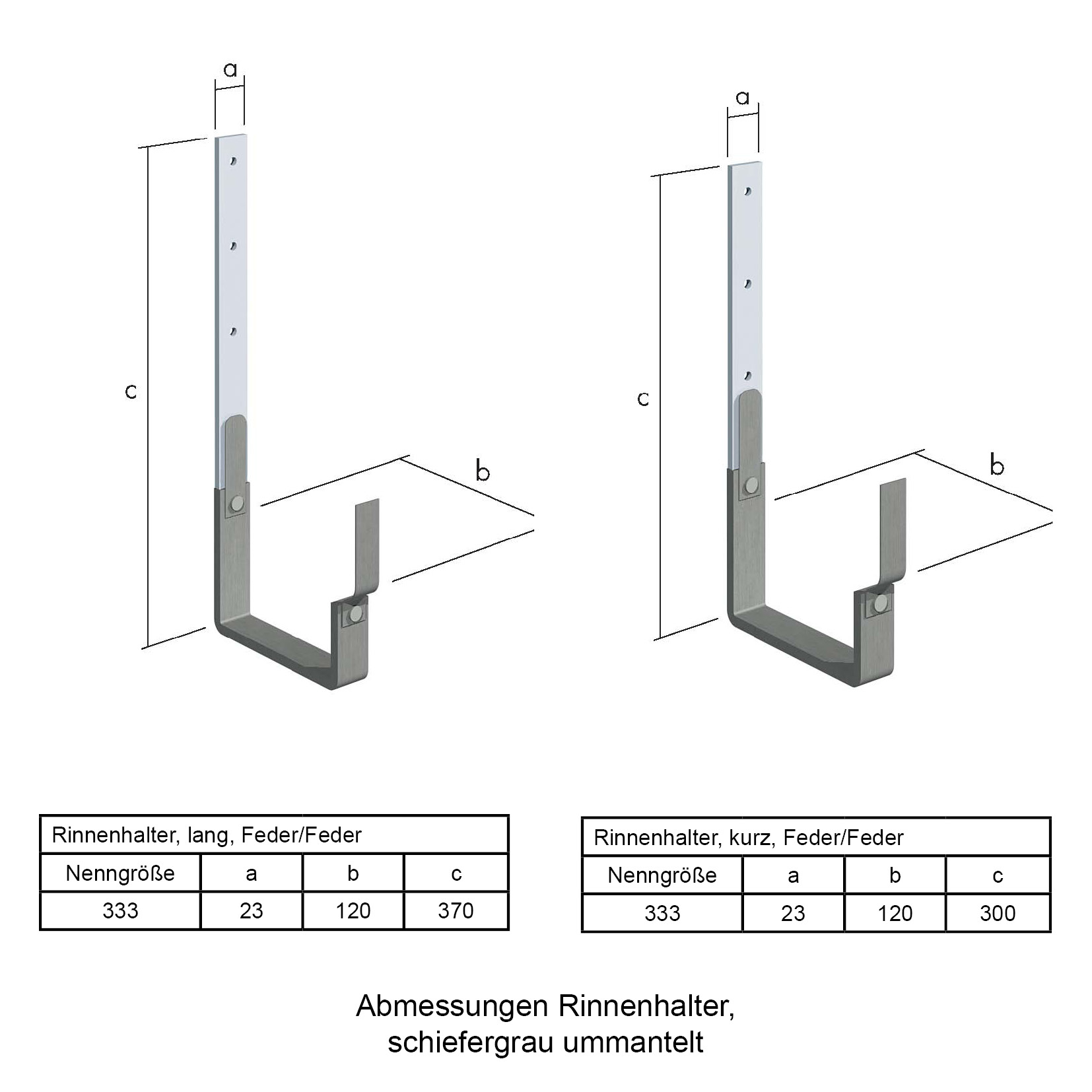

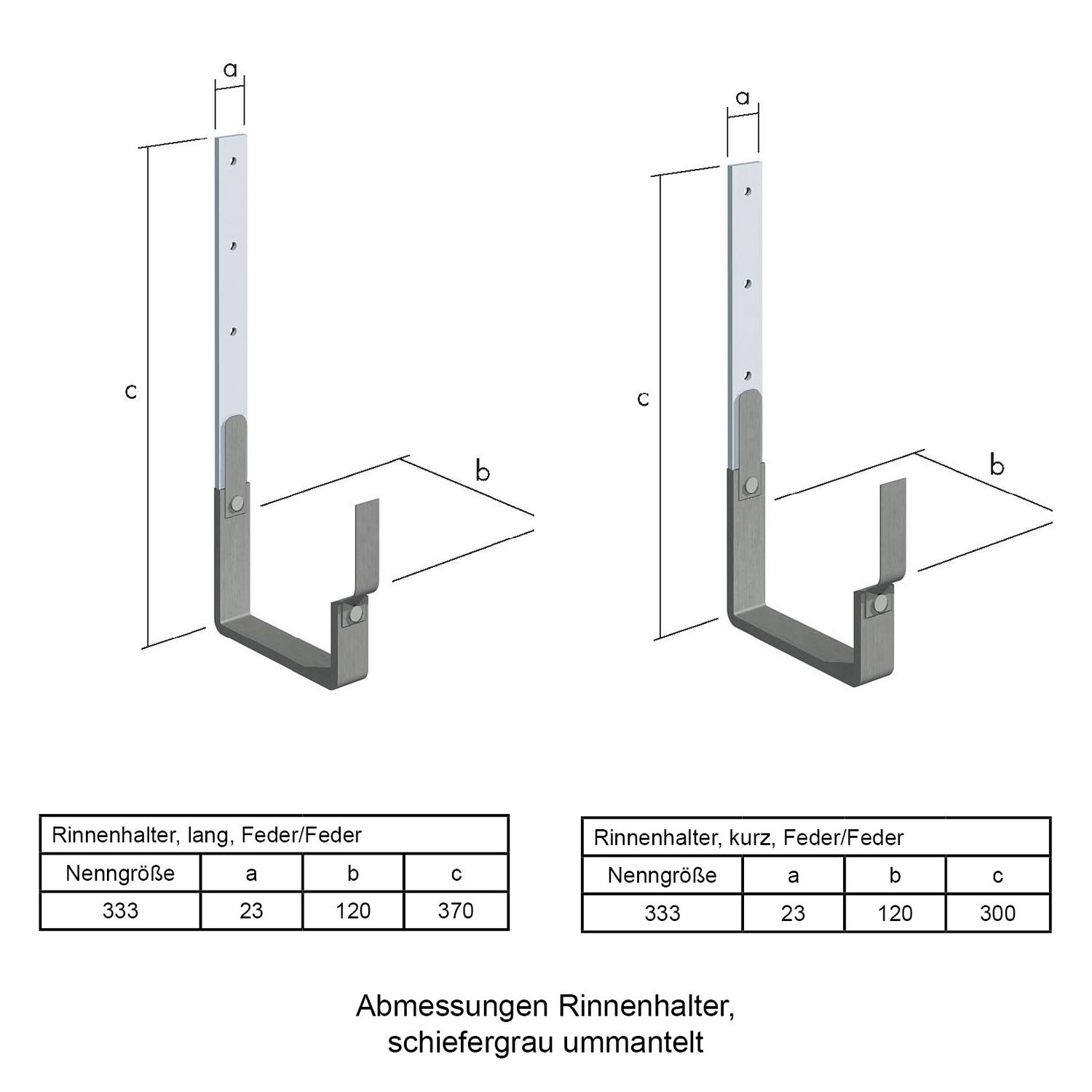

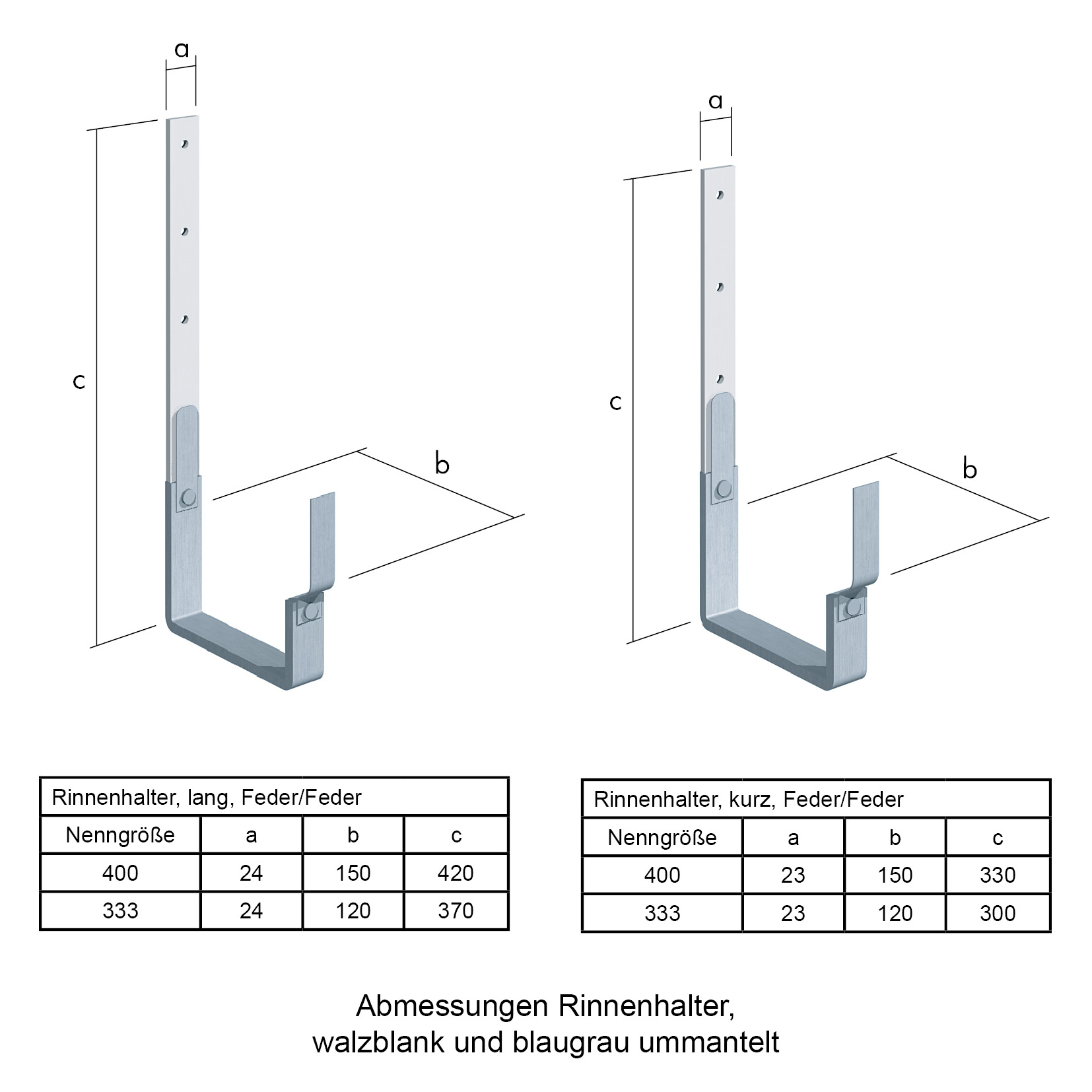

Желоба крепятся в специально изготовленных для этой цели кронштейнах (согласно DIN EN 1462). Они, в свою очередь, крепятся либо к карнизной обшивке, опалубке, стропилу (при необходимости еще и сбоку), либо к стене. Размер желоба должен соответствовать местным требованиям.

Водосточные трубы для дождевой воды обычно крепятся к несущей конструкции с помощью обычных хомутов. Расстояние между хомутами для труб номинальным размером > 100 мм составляет макс. 2,0 м, для номинального размера ≤ 100 мм расстояние составляет макс. 3,0 м. Минимальное расстояние между водосточными трубами и конструкцией составляет 20 мм.

Дополнительную информацию о креплении, расположении и поперечном сечении кронштейнов желоба можно найти в брошюре «Техника фальцевания – планирование и применение» в разделе для скачивания.

Примеры дизайна

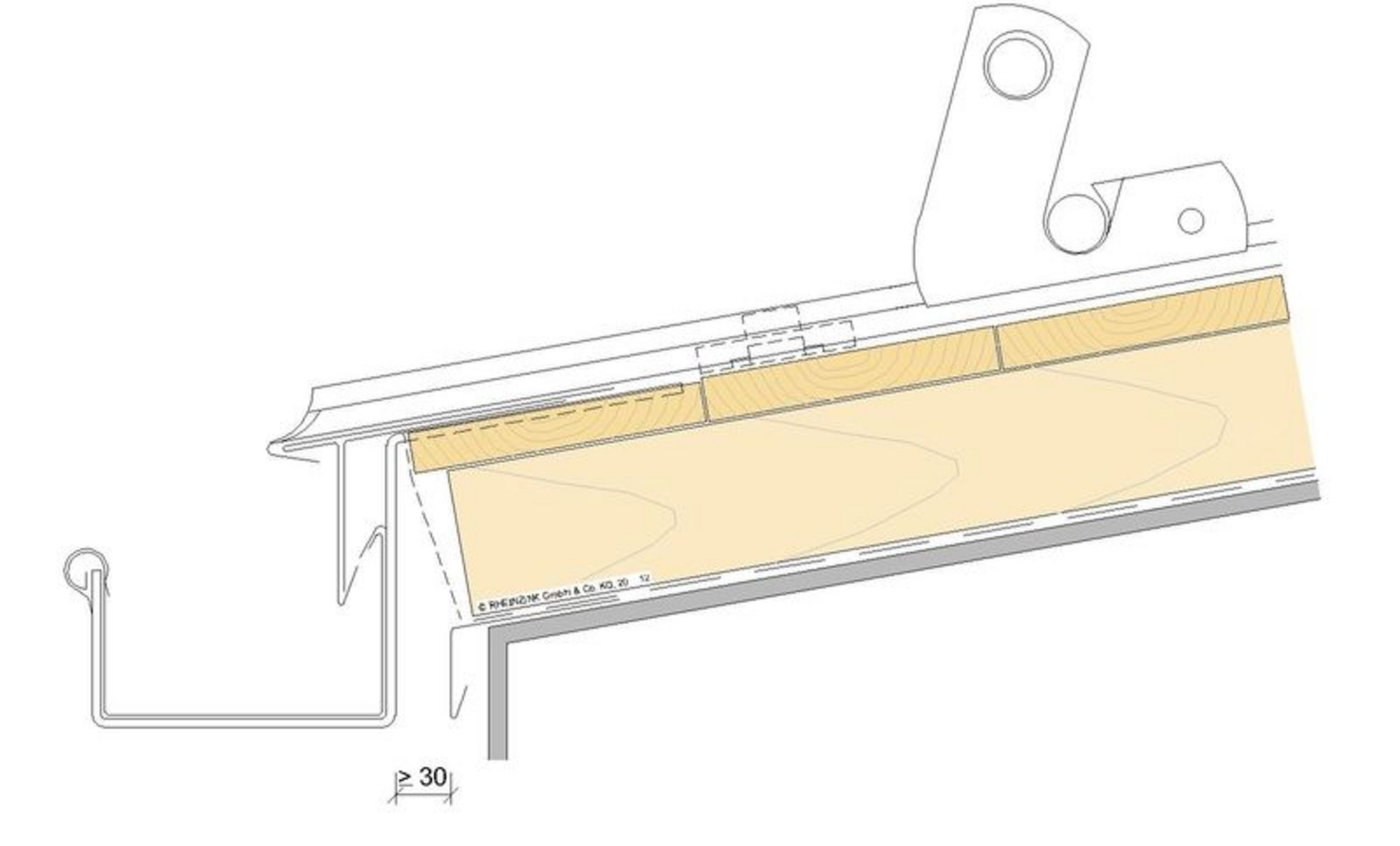

Предварительно подвешенный желоб

Zeichnung mit vorgehängter Kastenrinne
  • Водосточные изделия согласно DIN EN 612
  • Установка с наклоном или без наклона
  • Размеры предварительно подвешенного желоба в соответствии с DIN EN 12056-3.

Предварительно подвешенные желоба можно устанавливать с уклоном к стокам или без него. Стоячая вода в желобах не является дефектом.

В случае сильного дождя, интенсивность которого превышает расчетную, аварийный дренаж осуществляется через передний край желоба.

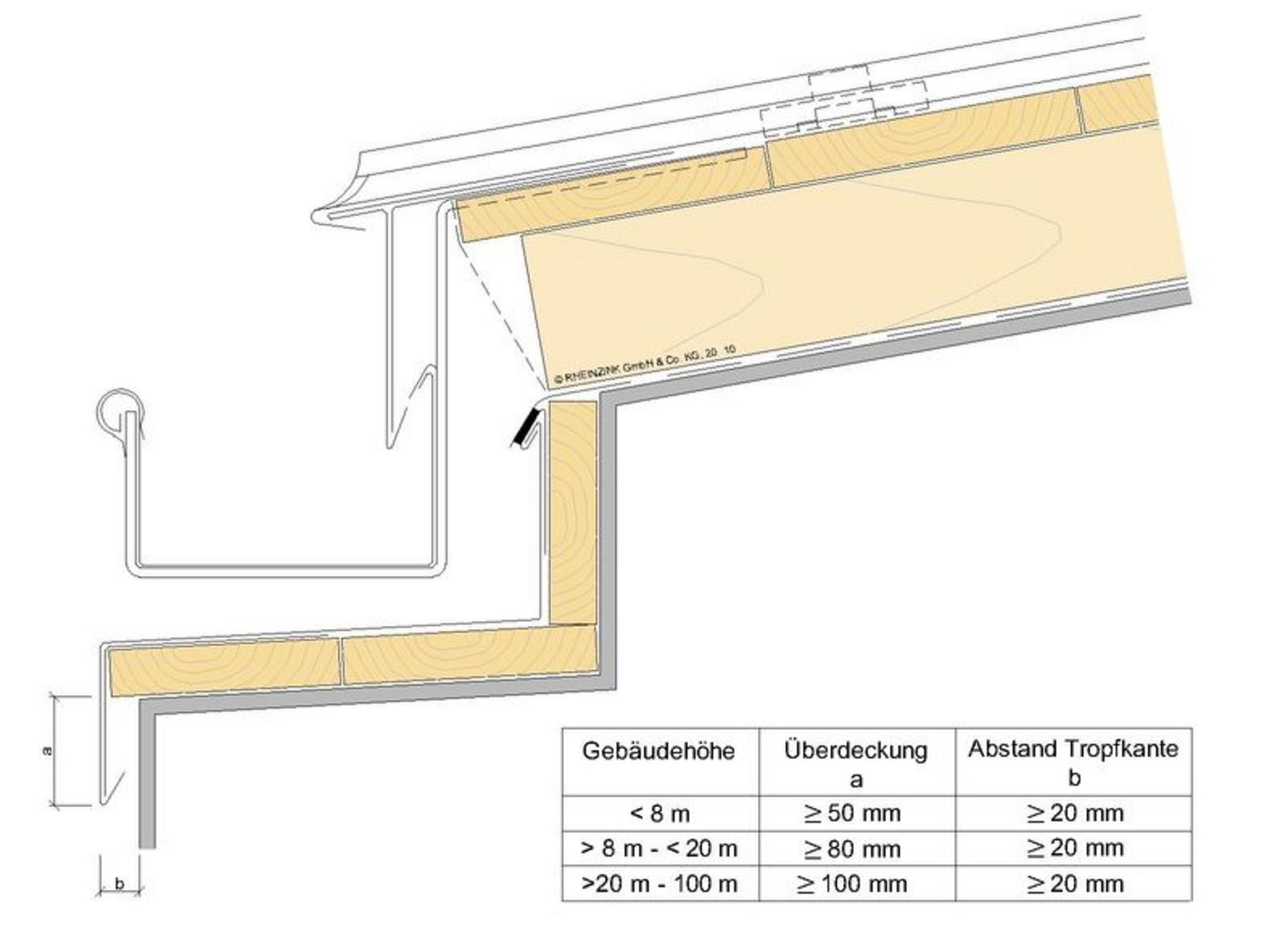

Желоб на подоконнике

Zeichnung mit auf-Gesims liegender Kastenrinne
  • Водосточные изделия согласно DIN EN 612
  • Установка с наклоном или без наклона
  • Размеры желоба шторного типа согласно DIN EN 12056-3.

Подоконный желоб отличается от предварительно подвешенного желоба только дополнительной установкой карнизной крышки, которая, однако, технически полностью отделена от желоба. Если невозможно установить аксессуары для водоотвода с крыши RHEINZINK, следует использовать версию, изготовленную мастером.

Покрытие карниза можно прикрепить к опорной конструкции по всей поверхности с помощью клейких лент или приклеить. Минимальный поперечный уклон крышки должен быть не менее 3° во избежание стоячей воды.

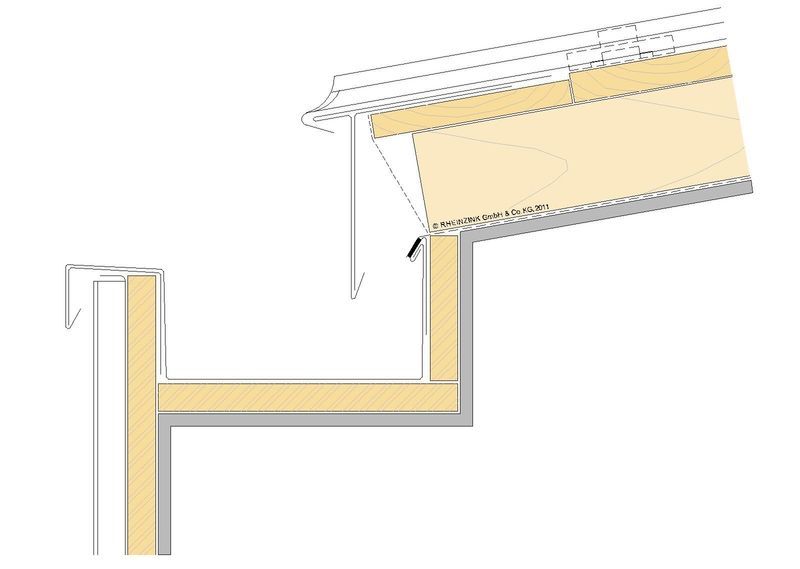

Задний карнизный желоб специальной формы

Zeichnung mit hinter-Gesims liegender Kastenrinne
  • Желоб как краевой профиль
  • Возможен внешний и внутренний дизайн.

Поскольку канал заднего карниза не может стекать наружу, его классифицируют как внутренний канал. В этом случае необходимо соблюдать техническую информацию и размеры внутреннего дренажа в соответствии с DIN EN 12056.

Напротив, задние карнизные желоба с внешней функцией рассматриваются как желоба шторного типа. В зависимости от ширины карниза желоб может быть выполнен из одной или двух частей. Коробчатый желоб ручной работы можно вставить либо в специально изготовленные для этой цели кронштейны, либо в деревянную конструкцию по всей поверхности.
