Панель Reveal с RHEINZINK
Преимущества фугасных панелей RHEINZINK
- Современная панельная система для вертикальной и горизонтальной конфигурации фасадов. Изготовление по индивидуальному заказу и идеально подходящее для каждого объекта. Быстрый и простой монтаж по принципу шпунт-паз.
Стоит заглянуть за фасад

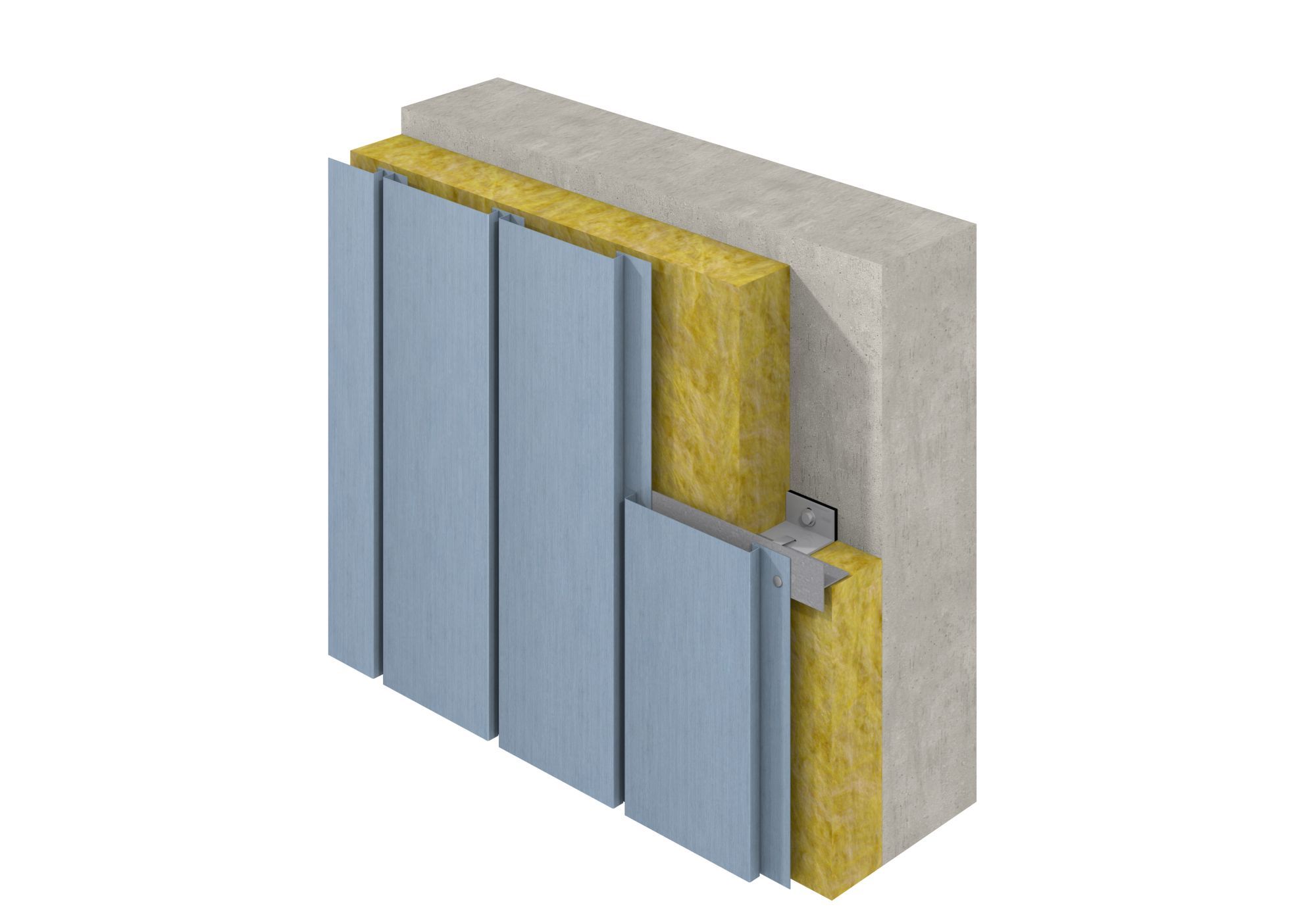

Фасад здания является его визитной карточкой и посылает сообщение. Но даже самый великолепный фасад был бы бесполезен, если бы он не выполнял хотя бы еще одну функцию: защищать здание, которое он окружает. Панели Reveal являются ярким примером этого. Панели не только хорошо выглядят, но и обеспечивают длительную защиту здания от ветра и непогоды. Конструкция этого фасада в виде вентилируемой навесной стены имеет особенно положительный эффект.
Вопрос стоимости также важен для проектировщиков и строителей, хотя и в меньшей степени для будущих посетителей здания. Важно работать экономически эффективным образом как с точки зрения планирования, так и с точки зрения проектирования. Неизбежно необходимо учитывать вопрос стоимости изготовления фасада с использованием фугасных панелей. РАЙНЦИНК является компанией с давней историей и, естественно, также принимает во внимание эту задачу.
Фасадные панели с RHEINZINK устанавливаются быстро и легко. После завершения работы крепеж становится невидимым и не влияет на внешний вид вашего проекта.
Раскройте панельные программы с помощью RHEINZINK
Простая технология монтажа – не единственный важный фактор. Наше системное решение также включает в себя соответствующие аксессуары. Строительные профили RHEINZINK позволяют гарантировать, что все видимые секции здания соответствуют общему изображению. Мы поставляем подходящие профили основания, торца и косяка, а также подоконный отлив для всех системных решений. Некоторые профили также доступны в частично перфорированной форме, чтобы обеспечить необходимую вентиляцию в любое время. В стандартной комплектации наши профили доступны длиной 3000 мм или 4000 мм. По запросу могут быть изготовлены специальные длины.
Особенности открывающихся панелей с RHEINZINK
Яркий дизайн фасада характерен для открывающейся панели. Например, его можно устанавливать вертикально, горизонтально и по диагонали, а также он доступен с переменным межосевым расстоянием и переменной шириной шва:
- Расстояние между центрами фуга составляет от 200 мм до 333 мм.
- Ширина шва между отдельными фальшпанелями составляет от 0 мм до 30 мм.
- Максимальная длина отдельных панелей фуга составляет 4000 мм.

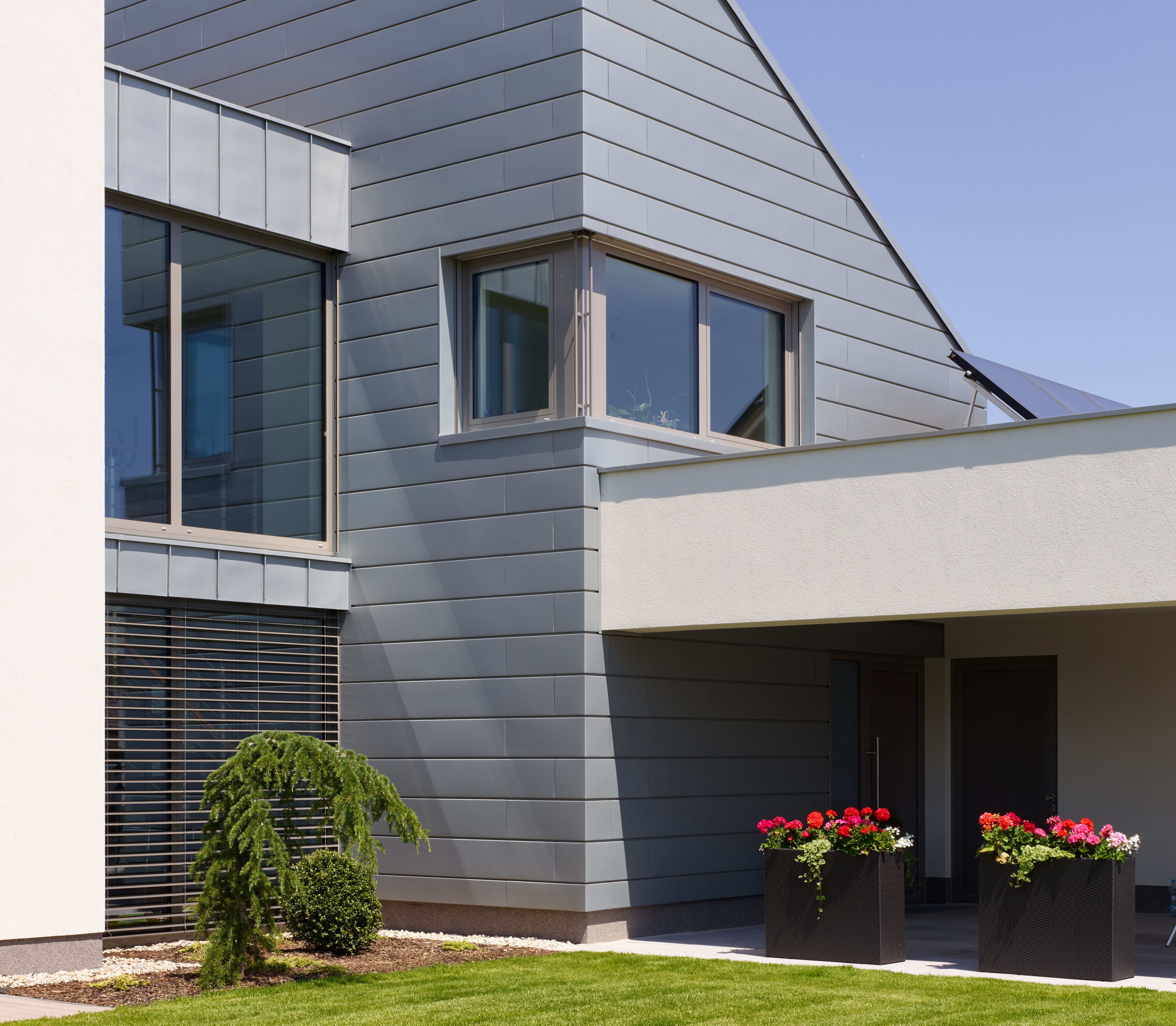

Одни только панели Reveal предлагают большую свободу дизайна благодаря различным возможным направлениям установки. Кроме того, их можно комбинировать с горизонтальными панелями. Это дает проектировщикам, архитекторам и профессиональным специалистам еще большую свободу дизайна и возможность произвести впечатление на клиентов интересными творениями.
Раскрыть планирование и применение панелей
Описание системы

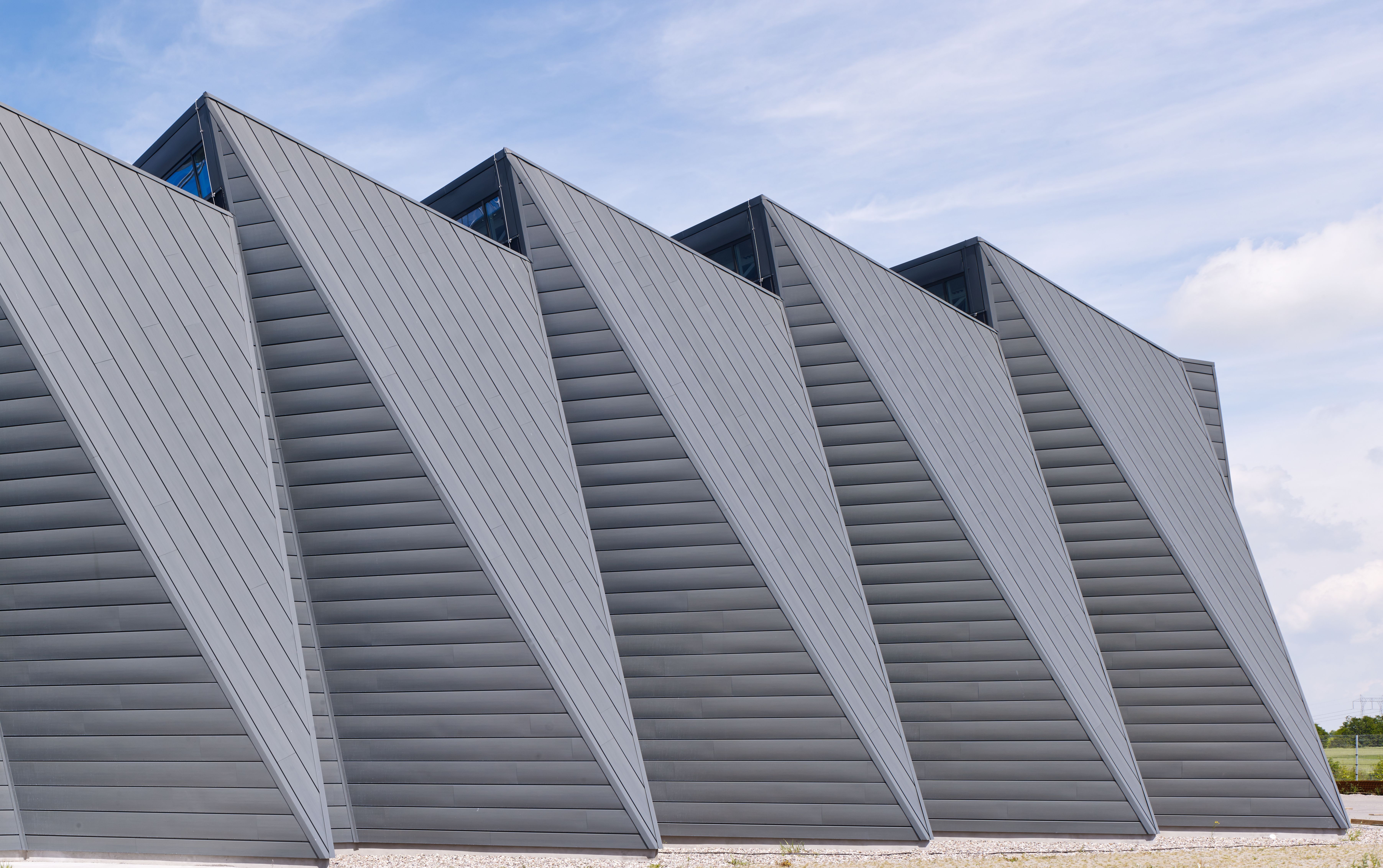

- Вертикальная и диагональная установка
- Горизонтальная установка, ширина конструкции до 250 мм.
- Различные варианты соединений
- Собран сверху вниз
- Скрытая привязанность

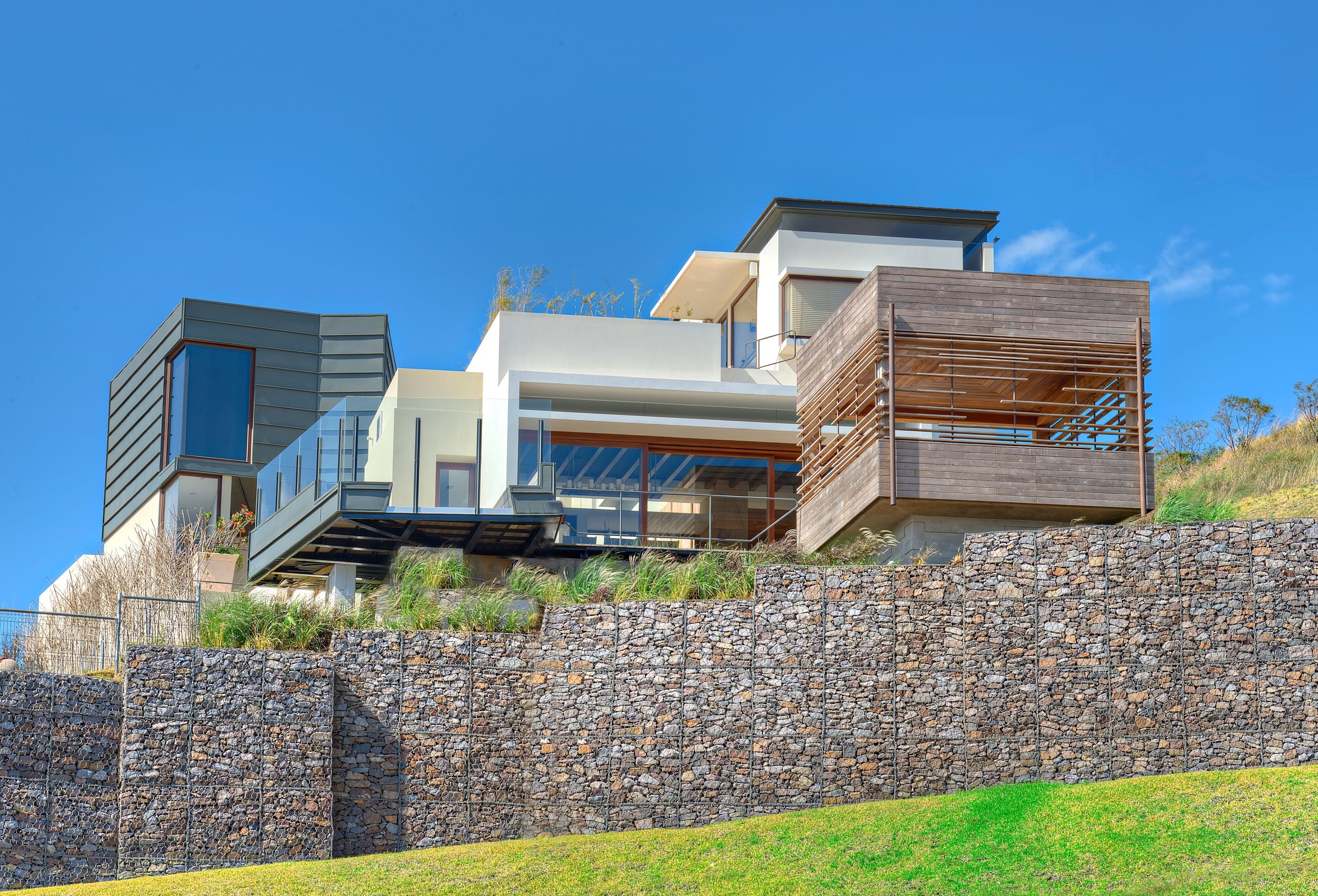

РАЙНЦИНК панели идеальны для использования на фасадах с высокими эстетическими требованиями, таких как коммерческие/офисные здания или общественные здания с современным, технологичным внешним видом. Панели RHEINZINK также можно использовать для облицовки небольших поверхностей, таких как мансардные окна, фасады или фронтоны.
Открывающиеся панели имеют монтажную глубину 25 мм и открывают множество вариантов дизайна, поскольку их можно устанавливать вертикально, горизонтально и по диагонали. Переменная ширина теневого зазора (от 0 мм до 30 мм) добавляет дополнительные возможности индивидуальной конфигурации.

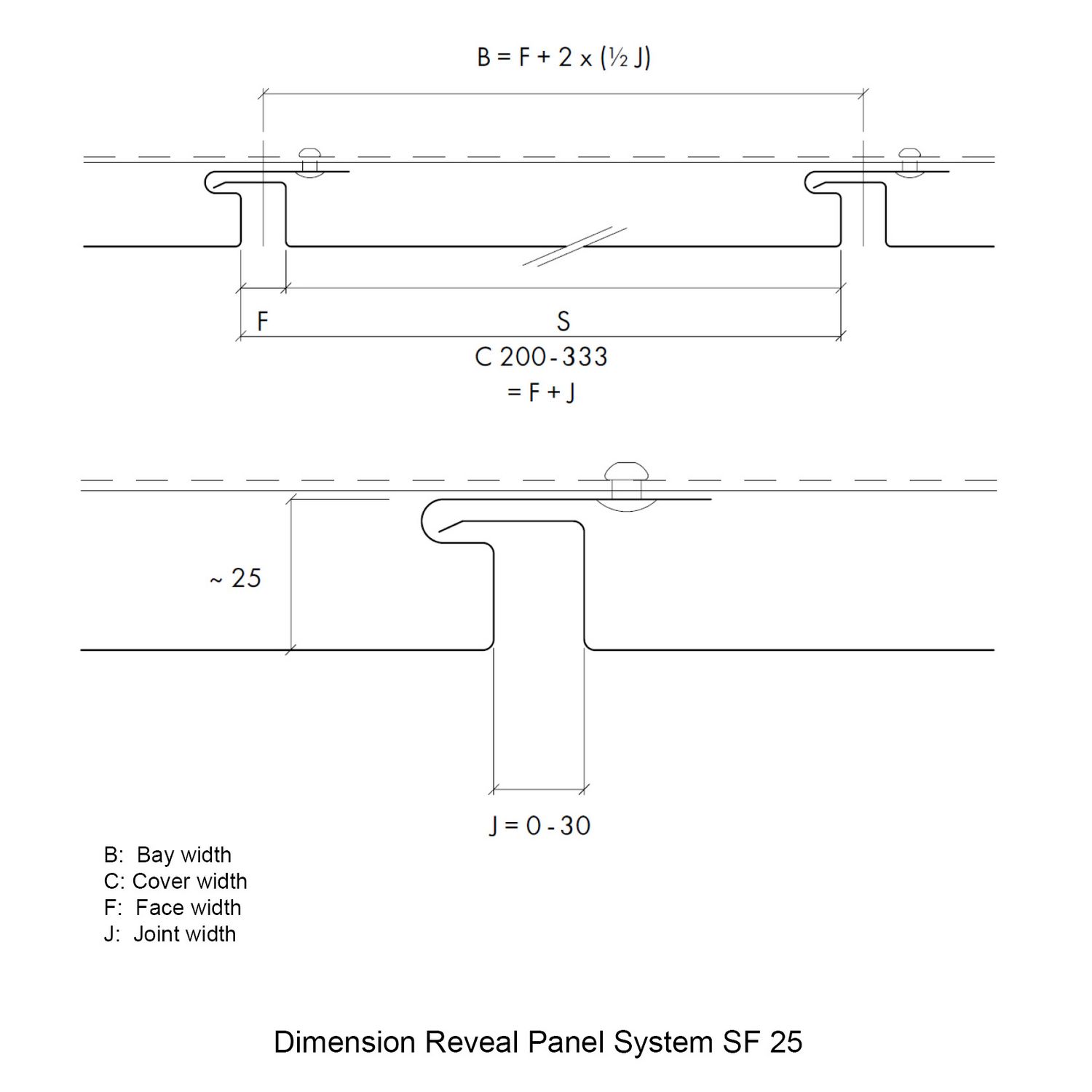

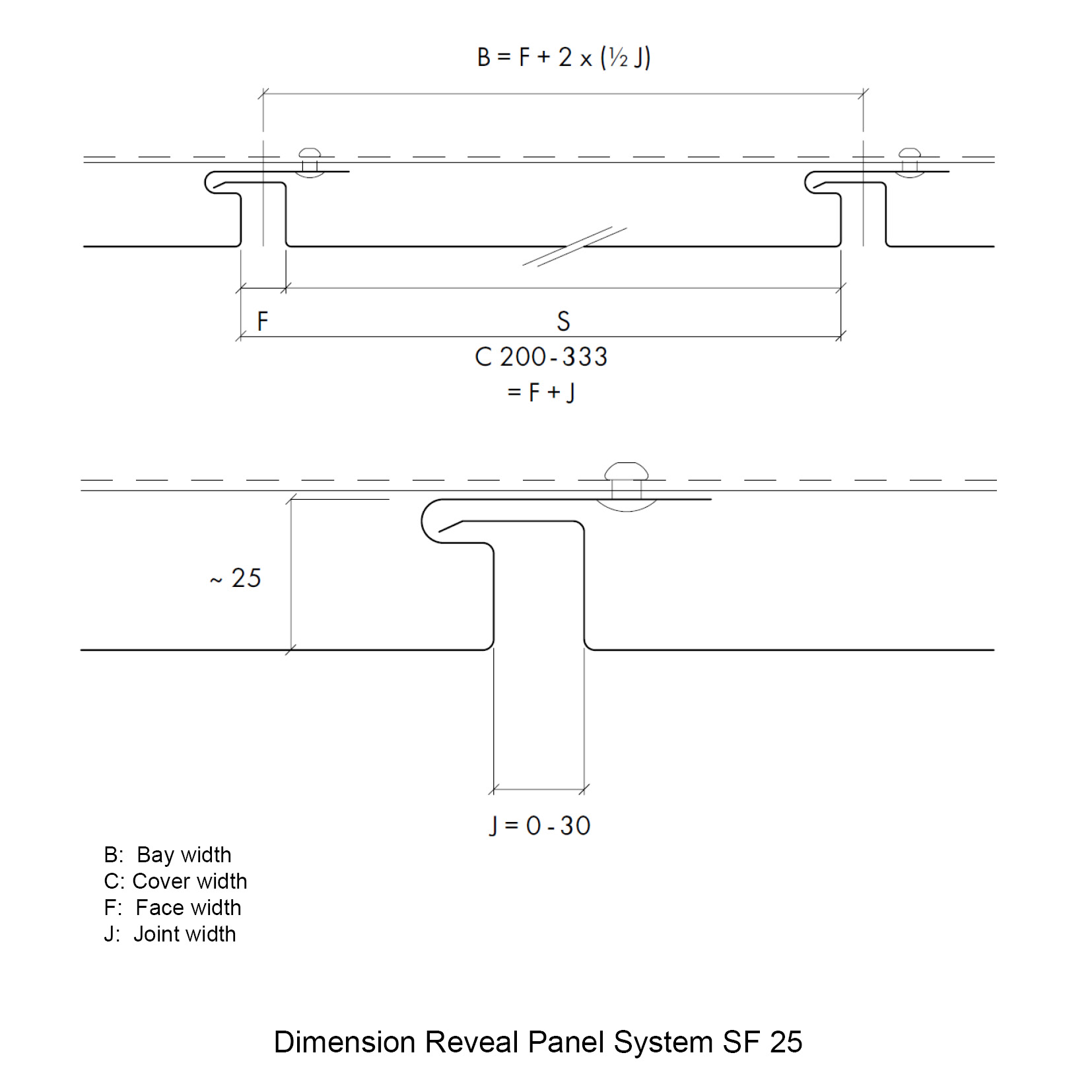

Размеры и толщина металла
- Ширина конструкции 200–333 мм при вертикальной установке.
- Ширина конструкции 200–250 мм при горизонтальной установке.
- Толщина металла 1,0 мм/1,2 мм рекомендуется для конструктивной ширины ≥ 250 мм.
- Стандартная длина 3000 мм и 4000 мм.
- Макс. длина панели 4000 мм.
Обычно мы рекомендуем придать жесткость концам панелей с помощью торцевых пластин. Они необходимы для обеспечения идеальной поверхности, особенно для конструкций большой ширины от 250 мм и выше. Торцевые пластины также предотвращают появление боковых зазоров в панелях, например, при монтаже. вокруг перемычек.
При прямом креплении изменения длины панелей компенсируются за счет ограничения размера фасадной панели до 4000 мм и выравнивания несущей конструкции. Это относится к приложениям, использующим многокомпонентные металлические опорные конструкции.
Полученным горизонтальным или вертикальным стыкам можно придать различный дизайн, например, с помощью опорных соединительных пластин или профилей пилястр.
Индивидуальные формы
-
Вогнутые и выпуклые закругленные панели
-
Перфорация лица
Фужерные панели также можно использовать для покрытия зданий выпуклой или вогнутой округлой формы. Радиус, конструктивная ширина и длина панелей являются решающими факторами для возможности использования закругленных панелей.
Лицевые поверхности панелей могут быть полностью или частично перфорированы либо в качестве элемента дизайна, либо в целях вентиляции, например. в качестве элементов вентиляции или аэрации под свесами крыши или для вентилируемых кровельных конструкций. Для этой цели компания RHEINZINK Service предлагает различные варианты перфорации.
Если вы используете эти профили, обратитесь к ответственному консультанту по обслуживанию на местах.
Вложение

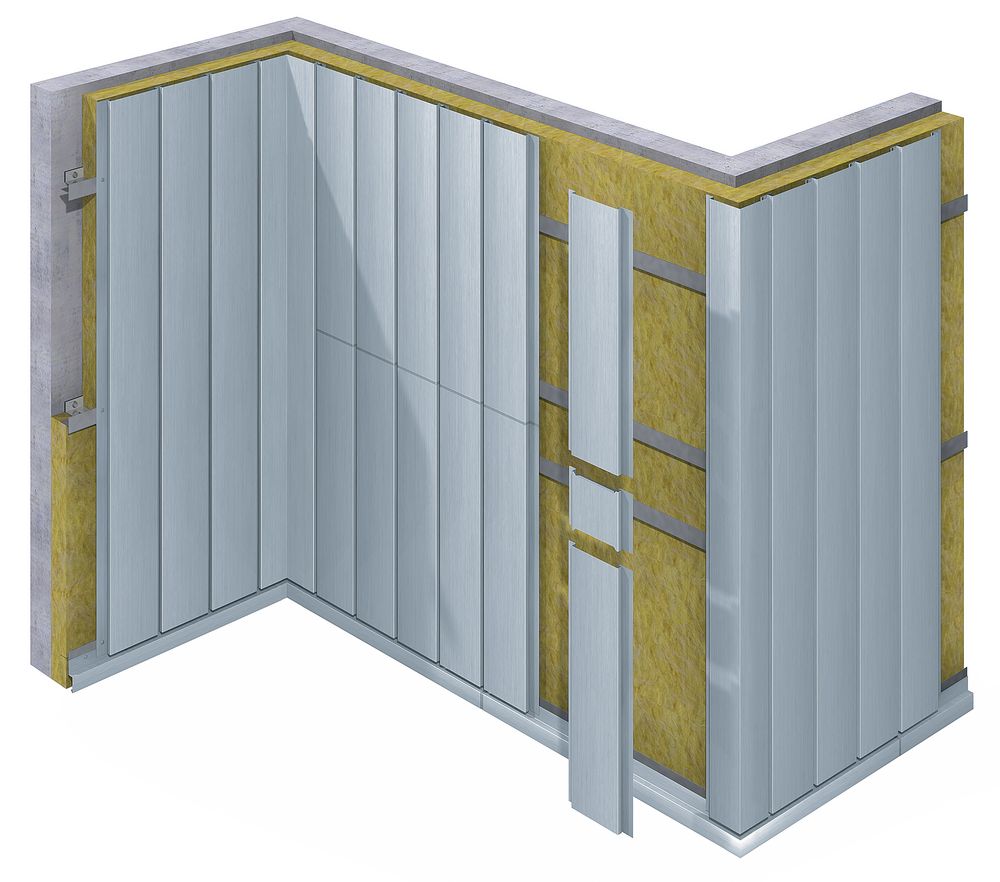

Вспомогательные панели с системой шпунт/паз незаметно крепятся к металлическому каркасу в зонах пазов с помощью заклепок или саморезов. Требуемое расстояние между опорными конструкциями зависит, среди прочего, от ветровой нагрузки, типа несущей конструкции, конструктивной системы и несущей способности облицовки и требует соответствующего структурного анализа.
